Detector de hilo roto UPG series

LEDpiezoeléctricopotenciométrico

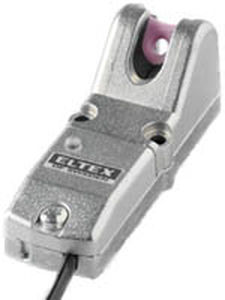

Eltex UPG-Stitch Sensor de rotura de hilo para máquinas de coser. El UPG-Stitch es un sensor de rotura de hilo diseñado para ser usado en máquinas de coser. Comprueba que el hilo se mueve en las puntadas. Tanto el no movimiento del hilo como el movimiento continuo del hilo resultarán en una salida activa. Funciona con el principio piezoeléctrico, detectando el movimiento del hilo. Este principio de funcionamiento lo hace adecuado para todo tipo de hilos e insensible al polvo, la suciedad y las variaciones de humedad. Tiene una salida de optoacoplador adecuada para PLC u otros dispositivos de control electrónico. Un LED (diodo emisor de luz) indica el movimiento del hilo. La parte del sensor de cerámica puede ser usada como un ojal cerrado o como una barra abierta. También se pueden conectar varios sensores en paralelo. Con su pequeño tamaño no requiere mucho espacio en la máquina. Especificaciones técnicas: Carcasa de metal de zinc Fuente de alimentación 15-30 V DC Consumo de corriente 20 mA Salida: Corriente de conmutación máxima 10 mA Caída de tensión máxima 2 V Rango de velocidad 600 - 10 000 rpm La longitud del cable 16750 0.5 m 16760 3.5 m Conector del cable Conector de enchufe modular 6/4 Descripción de la función: Pieza de detección Cerámica de óxido de aluminio, con un ojal cerrado de Ø3 mm y una barra de 7 mm de ancho. Optoacoplador de salida, activo cuando el hilo no se mueve correctamente. Ajuste de la sensibilidad La sensibilidad se puede ajustar con un potenciómetro bajo la tapa. La salida refleja el movimiento del hilo. Cuando el hilo se mueve correctamente, el optoacoplador está inactivo. Cuando el hilo no se mueve o se mueve continuamente el optoacoplador está activo. El LED se enciende cuando el hilo se mueve correctamente. Parpadea constantemente cuando el hilo no se mueve.
