Racor para productos químicos 1Apara carburanteneumáticoroscado
Añadir a mis favoritos
Añadir al comparador
Características
- Aplicaciones
- para productos químicos, para carburante, neumático
- Fijación
- roscado
- Forma
- ángulo recto, acodado, en T, en cruz, en U
- Material
- de PP, de PFA, PVDF
- Otras características
- compacto, de alta resistencia química, aséptico, NPT, resistente al aceite, clean in place, para la industria farmacéutica, estanco a los líquidos, estanco al gas, en miniatura, de tubos flexibles, modular, moldeado, desmontable, de clapeta
- Diámetro
Máx.: 18 mm
(0,709 in)Mín.: 4 mm
(0,157 in)- Presión de servicio
Máx.: 10 bar
(145,04 psi)Mín.: 0 bar
(0 psi)
Descripción

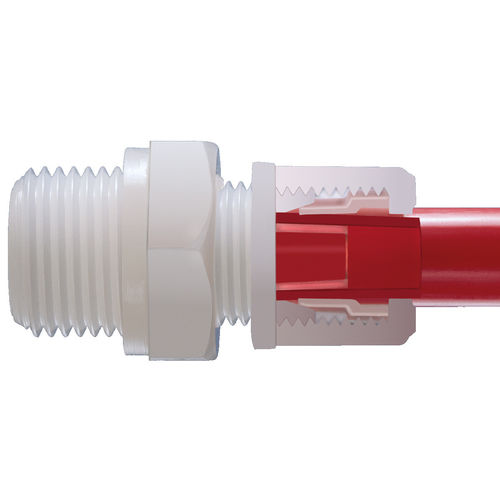

El tubo flexible se introduce en el manguito de conexión integrado del conector de tubo flexible 1A. Al apretar la tuerca moleteada, el anillo de apriete presiona contra el tubo flexible y lo fija en su sitio. El manguito de conexión para el tubo flexible es casi cilíndrico. Sus dimensiones están calculadas para evitar que la deformación del tubo supere el 6%, incluso con tolerancias bajas. La tensión producida por la baja tensión del tubo es suficiente por sí sola para garantizar una conexión de tubo flexible y estanca de hasta 6 bar. El anillo de apriete y la tuerca moleteada aseguran la conexión contra fuerzas longitudinales que de otro modo podrían sacar el tubo flexible del manguito de conexión. El anillo de apriete está diseñado para asegurar el tubo flexible en su lugar interceptando cualquier esfuerzo de cizallamiento o torsión. Esto permite un uso de hasta 10 bar*. Gracias a su elasticidad, el anillo de apriete puede utilizarse varias veces en el mismo conector.
---
Catálogos
Product brochure emtechnik
44 Páginas
