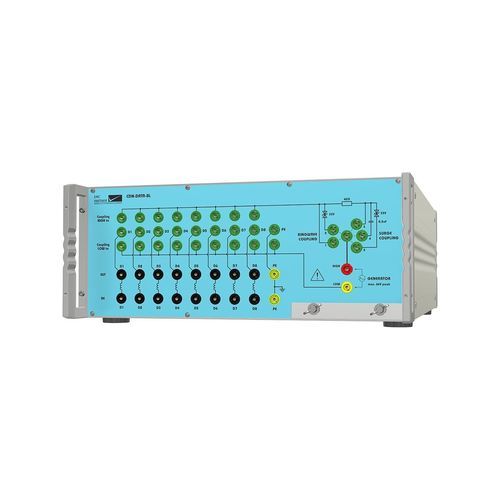

Red de acoplamiento CDN CDN-DATA-8L

CDN manual para pruebas de sobretensión (CWG) y onda de anillo de 100 kHz en 4 líneas de datos asimétricas. Acoplamiento diferencial y en modo común. El acoplamiento de impulsos de sobretensión (CWG) y onda de anillo en líneas de datos asimétricas es un requisito de las normas básicas IEC 61000-4-5 e IEC 61000-4-12. El acoplamiento puede seleccionarse en función del tipo de ensayo de impulsos y de la velocidad de transmisión de datos del EUT. Acoplamiento de sobretensión 40 Ohm en serie con condensador de 0,5 uF o diodo de 33 V. El acoplamiento de onda de anillo es directo, ya que los elementos de acoplamiento necesarios están incluidos en el generador de onda de anillo Se puede insertar una caja de acoplamiento externa con un tubo de descarga de gas (GDT) de 90 V para realizar pruebas en interfaces de mayor velocidad de transmisión de datos. Ventajas - CWG de sobretensión según IEC 61000-4-5 Ed3 - Onda de anillo de 100 kHz según IEC 61000-4-12 - Ancho de banda operativo de 100 kHz - Corriente EUT de hasta 4A - Nivel de prueba máximo 6kV - Utilización con cualquier generador de pruebas EMC PARTNER - Elementos de acoplamiento seleccionables por el usuario - Pruebas más allá de los límites estándar
