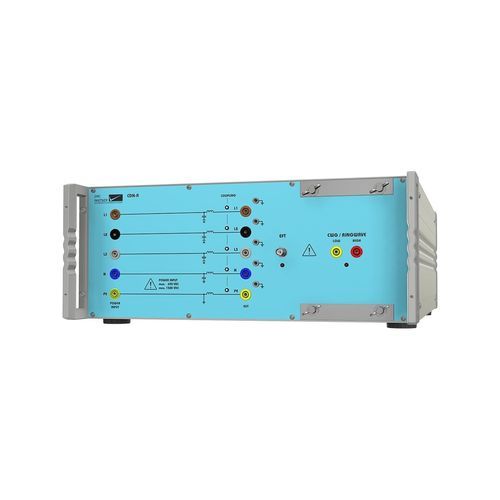

Red de acoplamiento trifásica CDN-A-8-32

CDN

El nuevo CDN es totalmente configurable y viene con una increíble gama de opciones para adaptarse a los requisitos de ensayo más recientes. Se pueden realizar pruebas de impulsos EFT/Burst IEC 61000-4-4 de hasta 7 kV, Surge según IEC 61000-4-5 de hasta 8 kV y, opcionalmente, Ring wave según IEC 61000-4-12 de hasta 8 kV. El modelo estándar admite tensiones EUT de hasta 690 Vca (L-L) , 500 Vcc y una corriente de hasta 32 A. La capacidad de tensión CC puede aumentarse hasta 1500 V. El CDN viene con indicación de acoplamiento mediante LED multicolor, adaptador de calibración incluido para EFT y un juego completo de conectores para EUT y fuente de alimentación. El modelo estándar puede complementarse con numerosas opciones. Pueden añadirse en cualquier momento onda en anillo, acoplamiento ANSI y aumento de la tensión CC a 1000 Vcc o 1500 Vcc. Cuando se prueban convertidores CC-CC pueden aparecer oscilaciones en el circuito. Esto puede evitarse con un circuito de diodo-resistencia, también disponible como opción. Sus ventajas - Indicación LED multicolor de la ruta de acoplamiento - Tensión EUT de hasta 1500 Vcc - Preparado para pruebas en vehículos eléctricos y ferrocarriles - Acoplamiento ANSI para sobretensiones y ondas en anillo - Cables y/o conectores incluidos
