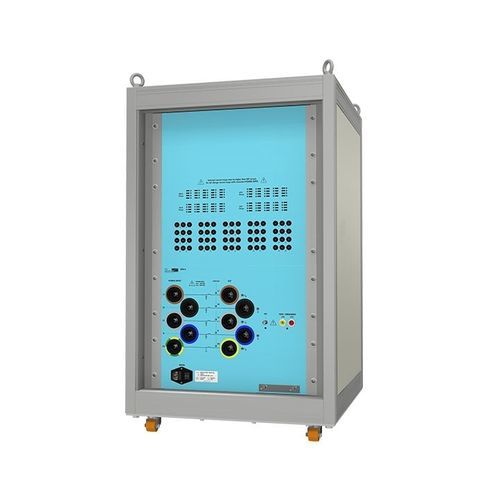

Red de acoplamiento CDN CDN-A-6-200

El nuevo CDN es totalmente configurable y viene con una increíble gama de opciones para adaptarse a los requisitos de ensayo más recientes. Se pueden realizar pruebas de impulsos EFT/Burst IEC 61000-4-4 de hasta 6 kV, Surge según IEC 61000-4-5 de hasta 6 kV y, opcionalmente, Ring wave según IEC 61000-4-12 de hasta 6 kV. El modelo estándar admite tensiones EUT de hasta 690 Vca (L-L) , 500 Vcc e intensidades de hasta 200 A. La capacidad de tensión CC puede aumentarse hasta 1500 V. El CDN viene con indicación de acoplamiento mediante LED multicolor, adaptador de calibración incluido para EFT y un juego completo de conectores para EUT y fuente de alimentación. El modelo estándar puede complementarse con numerosas opciones. Pueden añadirse en cualquier momento onda en anillo, acoplamiento ANSI y aumento de la tensión continua a 1000 Vcc o 1500 Vcc. Para facilitar las pruebas según la última norma IEC 61000-4-5 Surge, la nueva línea CDN viene con conmutación de rango opcional para mantener las formas de onda en función de la corriente EUT. Cuando se prueban convertidores CC-CC, pueden aparecer oscilaciones en el circuito. Esto puede evitarse con un circuito de diodo-resistencia, también disponible como opción. Sus ventajas - Indicación LED multicolor de la ruta de acoplamiento - Preparado para pruebas en vehículos eléctricos y ferrocarriles - Acoplamiento ANSI para sobretensión y onda de anillo - Cables y/o conectores incluidos
