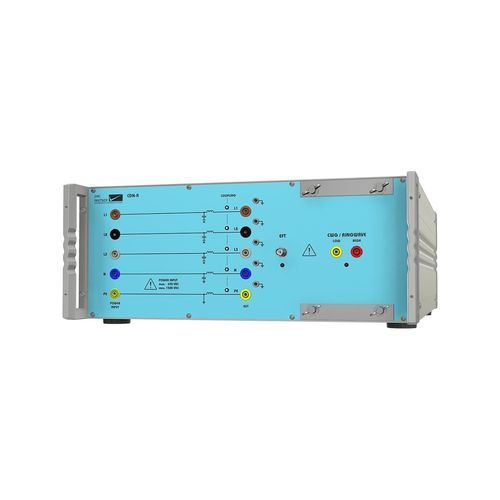

Red de acoplamiento / desacoplamiento CDN CDN-A-6-32

La nueva CDN es totalmente configurable y viene con una increíble gama de opciones para adaptarse a los requisitos de las pruebas más recientes. El nuevo CDN es totalmente configurable y viene con una asombrosa gama de opciones para adaptarse a los requisitos de ensayo más recientes. Se pueden realizar pruebas de impulsos EFT/Burst IEC 61000-4-4 de hasta 6 kV, Surge según IEC 61000-4-5 de hasta 6 kV y, opcionalmente, Ring wave según IEC 61000-4-12 de hasta 6 kV. El modelo estándar admite tensiones EUT de hasta 690 Vca (L-L) , 500 Vcc y una corriente de hasta 32 A. La capacidad de tensión CC puede aumentarse hasta 1500 V.El CDN viene con indicación de acoplamiento mediante LED multicolor, adaptador de calibración incluido para EFT y un juego completo de conectores para EUT y fuente de alimentación.El modelo estándar puede complementarse con muchas opciones. El modelo estándar se puede complementar con muchas opciones: onda en anillo, acoplamiento ANSI y aumento de la tensión de CC a 1000 Vcc o 1500 Vcc. Esto puede evitarse con un circuito de diodo-resistencia, también disponible como opción. Sus ventajas - Listo para pruebas ferroviarias - Hasta 1500Vdc de tensión EUT - Cables y/o conectores incluidos - 1 CDN para 3 impulsos - Acoplamiento programable y automatizado
