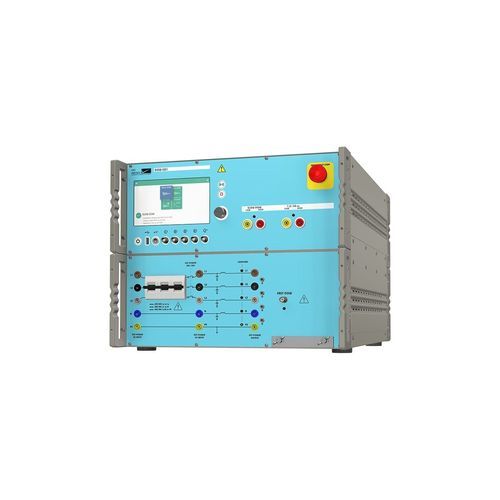

Generador de ondas oscilatorias amortiguadas DOW-CG1

compactomultifunción

Generador compacto para ensayos de ondas oscilatorias amortiguadas. CDN trifásico integrado para ondas lentas y rápidas. Salida de campo magnético para bobina de 1 m o 2 m. Ampliable con impulsos de prueba de aislamiento de hasta 8 kV. Los equipos electrónicos de medida y control en la red de distribución de energía pueden ser susceptibles a perturbaciones ambientales causadas por la acción de conmutación o por rayos atmosféricos. La conmutación de barras provoca un flujo de energía entre los contactos que se desarrolla en los cables conectados en forma de onda oscilatoria. La frecuencia de oscilación viene determinada por las características físicas del patio de conmutación. Los equipos de conmutación aislados por aire generan frecuencias más bajas que los componentes aislados por gas. El DOW-CG1 es un generador de pruebas que puede configurarse para pruebas de onda lenta, onda rápida, tensión de impulso o cualquier combinación de las tres. Se trata de una solución óptima con capacidades rentables para un amplio espectro de usuarios. El exclusivo sistema incluye un acoplador trifásico integrado de 32 A para la inyección directa de ondas lentas y rápidas en líneas de alimentación de CA o CC. El DOW-CG1 es el primer comprobador de este tipo que integra un impulso de 1,2/50 us y 0,5 J, necesario también para los ensayos estándar de productos. La moderna interfaz de usuario, con una clara estructura de menús que incluye funciones de ayuda gráfica y contextual, hace que el manejo resulte sencillo y eficaz. Sus ventajas - Ondas lentas 100 kHz y 1 MHz - Ondas rápidas 3 MHz, 10 MHz y 30 MHz - Incluye impulso de aislamiento de 0,5 J / 500 Ohm (1,2/50) - Acoplador de línea de datos externo - Admite pruebas de campo magnético - Sincronización de ángulo de fase - Rutinas y configuraciones de ensayo programables - Ideal para requisitos estándar de producto - Solución muy rentable
