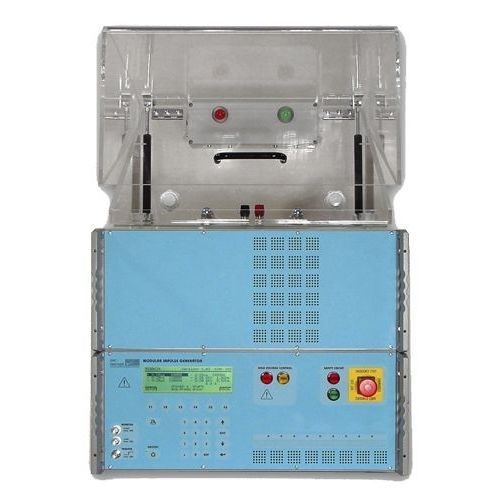

Comprobador de aislamiento MIG1212CAP

para condensadores eléctricos XYcompactobenchtop

MIG1212CAP es un generador de impulsos compacto de 12 kV con terminales de alta tensión en la parte superior. Genera un impulso de tensión de 1,2/50µs capaz de probar condensadores de tipo X1, X2, Y2 e Y4. El MIG1212CAP está especialmente diseñado para ensayos de aislamiento de condensadores X / Y con una tensión de impulso aproximada de 1,2/50 μs hasta 12 kV de acuerdo con la norma IEC 60384-14 Ed.4. El MIG1212CAP consta de dos circuitos con capacitancia de impulso de 20 μF y 0,25 μF alojados en un bastidor de 19" de 8 unidades de altura. Las normas IEC 60384-14 y EN 132400 definen los requisitos del generador. Las resistencias en serie (Rs), el condensador de impulso (Ct) y la capacitancia de carga (Cp) se conmutan automáticamente según el rango de condensadores seleccionado. Un multiplexor permite la selección automática de los condensadores de prueba dentro del armario de pruebas TC-ST situado encima del MIG1212CAP. Los picos de tensión y corriente de impulso se indican en la pantalla del panel frontal. Dos monitores BNC permiten verificar las formas de onda de tensión y corriente en un osciloscopio. Sus ventajas - Amplitud de impulso hasta 12 kV - Prueba de condensadores de tipo X e Y - Prueba de impulsos adicional para aislamiento - MIG-CAP-DUT-MUX para pruebas automáticas - Salidas de alta tensión en la placa superior - Prueba condensadores de clase X1, X2 hasta 4 kV - Prueba condensadores de clase Y2 & Y4 hasta 8 kV - Pruebas más rápidas de muestras de condensadores - Solución de ensayo compacta y mayor seguridad para el operario
