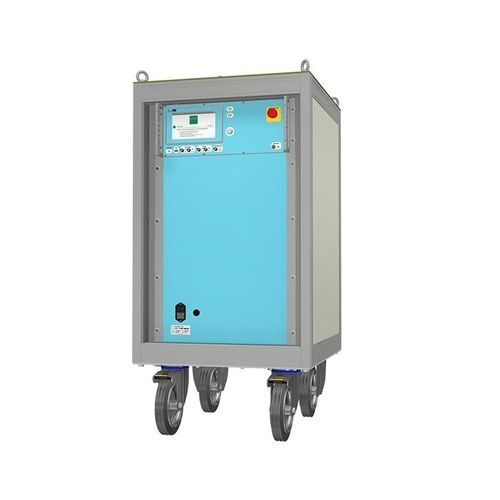

Comprobador de impulsión de corriente CTS-10350

de limitador de sobretensiónmóvil

generador de impulsos de corriente de 10 / 350 us especialmente diseñado para probar dispositivos de protección contra sobretensiones (SPD) con 2 ó 3 terminales. La seguridad del personal se mantiene mediante salidas de alta tensión separadas de los elementos de control. El CTS-10350 es un generador de impulsos con forma de onda de corriente 10/350 μs en los terminales de salida. El generador tiene dos salidas que permiten probar dispositivos de 2 y 3 terminales hasta la clase 1. La impedancia del generador es de 1 ohmio. La impedancia del generador es de 1ohm en modo de salida dual o de 0,5ohm cuando ambas salidas están conectadas juntas. Un sistema de medición interno controla los picos de tensión y corriente de impulso para su visualización en el panel frontal. Las salidas de monitorización BNC permiten visualizar la forma de onda en un osciloscopio externo. Las salidas de alta tensión de la placa superior pueden protegerse mediante un armario de pruebas para aumentar la protección del operador. El panel táctil en color con ayuda gráfica guía al usuario a través de la programación y la configuración de las pruebas. Un servidor web integrado permite acceder a las configuraciones y los informes de las pruebas desde cualquier navegador de Internet. Ventajas - Rango de corriente 2 x 0,5kA menos 10% hasta 2 x2,5kA+10% - Dos generadores con 10/350us de impulso cada uno - Salidas de generador combinadas de hasta 5kA - Para probar SPD de tipo 1 - Nivel de prueba programable por el usuario - Rango de corriente para pruebas de SPD de clase 1 y 2 - Salida doble para pruebas de SPD de telecomunicación de 3 terminales - Salida combinada para probar SPD de 2 terminales - Utilizado para probar tubos de descarga de gas (GDT) - Utilizados para probar líneas de telecomunicación y de señal
