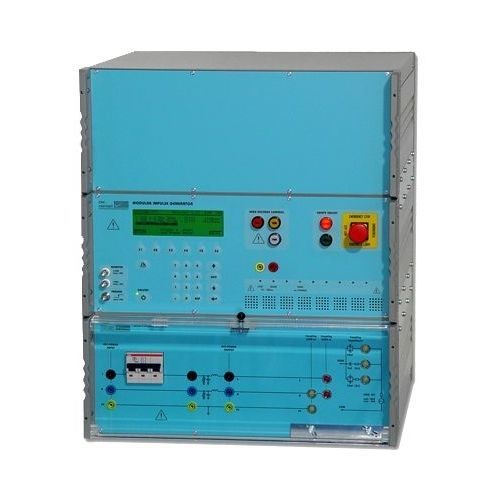

Generador de impulsos de tensión MIG1206-1P-T

compactopara aplicaciones de telecomunicaciones

Generador de impulsos compacto ideal para aplicaciones de telecomunicaciones. La red de desacoplamiento de acoplamiento (CDN) de 32 A integrada aplica el impulso del generador de ondas combinadas (CWG) de 12 kV según la norma IEC 61000-4-5. Un impulso de 10/700 us a 6 kV amplía la gama de pruebas para incluir las pruebas básicas y mejoradas ITU-T K44. El MIG1206-1P es un generador de ondas combinadas (CWG) combinado con una red de desacoplamiento de acoplamiento (CDN) monofásica en una unidad compacta de sobremesa. La CDN de 32 A integrada permite superponer el impulso a las líneas de alimentación de CA tanto en modo diferencial como común de acuerdo con la norma IEC 61000-4-5. El impulso de sobretensión de alta tensión puede utilizarse para probar equipos eléctricos y también circuitos SPD instalados en la red eléctrica según IEC 61643-1. Además, se ha integrado un impulso de 6 kV 10/700us, lo que hace que este generador sea ideal para aplicaciones de telecomunicaciones ITU-T K44 La tensión y la corriente de pico del impulso se indican en la pantalla del panel frontal. Dos salidas de monitor BNC permiten visualizar las formas de onda de tensión y corriente en un osciloscopio. Sus ventajas - Sobretensión de onda combinada hasta 12 kV/6 kA - Impulso de tensión 10/700 us hasta 6 kV - CDN monofásico integrado de 480 V / 32 A - Conmutación de alta tensión por semiconductor - Unidad compacta para pruebas de equipos de telecomunicaciones - Uso para niveles de prueba básicos y mejorados - Uso con CDN de telecomunicaciones EMC PARTNER - Alta fiabilidad y repetibilidad
