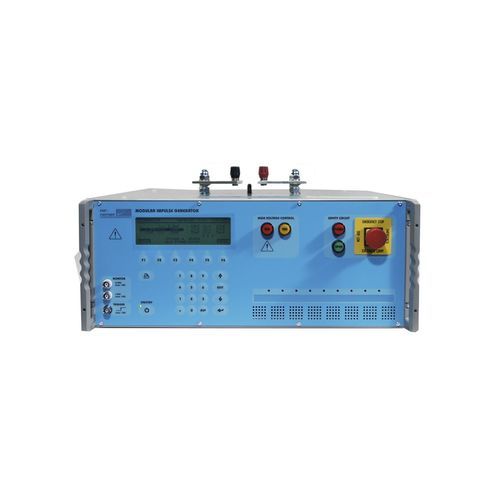

Comprobador de impulsión de tensión MIG0603CAP

para condensadores eléctricos XYbenchtop

MIG0603CAP es un generador de impulsos compacto de 6 kV con terminales de alta tensión en la parte superior. Genera un impulso de tensión de 1,2/50µs capaz de probar condensadores de tipo X1 y X2. MIG0603CAP consta de dos circuitos capaces de probar condensadores de tipo X de hasta 6,7 uF utilizando la forma de onda de tensión de impulso 1,2/50 μs. Los circuitos generadores se definen en las normas IEC 60384-14 y EN 132400. Los valores de los componentes para las resistencias en serie Rs, el condensador de impulsos CT y la capacidad de carga Cp se conmutan automáticamente cuando se seleccionan diferentes rangos de capacidad en el MIG0603CAP. Los circuitos semiconductores de alta tensión garantizan un alto grado de integridad y repetibilidad de la forma de onda. Los circuitos de medida integrados muestran los picos de tensión y corriente de impulso en el panel frontal. Es posible monitorizar las formas de onda de tensión y corriente en un osciloscopio, sin sondas especializadas, desde las conexiones BNC del panel frontal. Sus ventajas - Amplitud de impulso hasta 6 kV - Impulso calibrado de 1,2 / 50 us - Conmutación de alta tensión por semiconductor - Salidas de impulsos en la placa superior - Uso con armario de pruebas TC-ST - Prueba de condensadores de clase X1 y X2 hasta 4 kV - Mayor seguridad para el operario - Alto grado de repetibilidad de impulsos
