Comprobador de impulsión de corriente MIG12100

de cableadopara varistoresmóvil

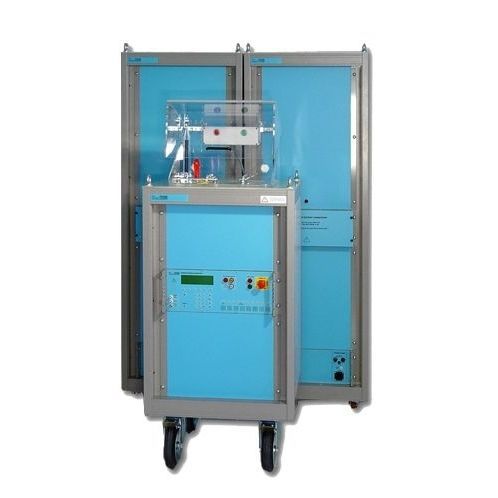

El MIG12100 es un generador de corriente con forma de onda 8/20 ìs. La forma de onda exacta suministrada es función del generador de sobretensión y de la impedancia a la que se aplica la sobretensión. El generador puede suministrar una corriente de impulso de hasta 100 kA soportada por una tensión de impulso de 12 kV, lo que lo hace ideal para probar grandes varistores con alta tensión de retención. Mecánicamente, el MIG12100 consta de dos grandes bastidores y una consola de control independiente con terminales de salida de alta tensión protegidos por una cabina de pruebas de cristal acrílico. Los picos de tensión y corriente de salida se indican en la pantalla del panel frontal. Las dos salidas de monitorización BNC (v,i) permiten ver las formas de onda de la tensión y la corriente con un osciloscopio. Sus ventajas - Conmutador de impulsos de estado sólido y cambio de polaridad de estado sólido (sin conmutador mecánico, sin vías de chispas ni tubos) - ventajas: baja fluctuación, sin ruido de conmutación de alta frecuencia, - Menú controlado por microprocesador, puerto de impresora y control remoto RS232 - Seguridad según VDE 0104 (circuito de seguridad, conector para lámpara de advertencia) - Medición de picos de tensión y corriente integrada - Software Windows disponible para control desde PC
