Antena RF OFA-GH

de banda anchaomnidireccionalreforzada

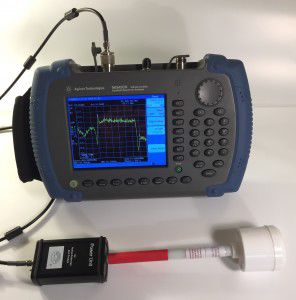

Una antena isotrópica activa de banda ancha (esféricamente isotrópica) para la monitorización del espectro de RF. Se conecta a cualquier analizador de espectro y tiene una respuesta en frecuencia prácticamente independiente de la orientación de la antena o de la dirección del campo eléctrico. Ofrece un alto límite de intensidad de campo máximo de 500 V/m y un amplio rango dinámico para la variedad de aplicaciones de regulación de RF, seguridad, EMC, inalámbricas y de telecomunicaciones. Esta antena es una variante de la antena OFA-G, pero tiene un límite de sobrecarga de unos 20 dB más alto y un mayor rango dinámico. La Omnifield Antenna® consta de tres partes: cabezal de antena, mango y unidad de alimentación. El cabezal de la antena y el mango forman un único módulo, mientras que la unidad de alimentación es desmontable del mango para poder guardarla cómodamente en el robusto maletín de plástico suministrado. Para un funcionamiento normal, la empuñadura debe estar conectada a la unidad de alimentación para suministrar energía al cabezal de la antena. El cabezal de la antena tiene 3 antenas situadas en posición normal. Las señales de cada antena se combinan y amplifican para permitir que la señal de salida de la Omnifield Antenna® sea proporcional al valor absoluto del campo, independientemente de la dirección del mismo. La unidad de alimentación contiene la batería recargable y los conectores para la antena y el cable de salida. Las perlas de ferrita, situadas en este cable, desacoplan la antena del analizador de espectro y reducen los efectos de este analizador en el campo medido. Este cable también permite al operador tener la libertad de colocar la antena en la posición correcta, ya sea en un trípode de mesa no metálico (suministrado con cada sistema) o en un trípode ajustable de 5 pies opcional.
