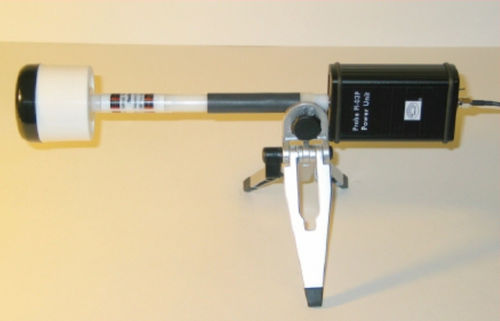

Sonda de campos eléctricos PI-03P

de pruebade tomaisotrópica

100 MHz-18 GHz, 70-1400 V/m. La sonda de campo eléctrico isotrópico de banda ancha PI-03P mide el campo de RF pulsado producido por los radares de microondas. Tiene una capacidad de muestreo rápido que mide la intensidad de campo de las ráfagas de RF (pulsos) tan cortas como 1 us (un microsegundo). Funciona en el rango de frecuencias de 100 MHz a 18 GHz, cubriendo los requisitos de ensayo de la norma MIL STD-461 y las especificaciones de EMC de automoción de GM y Ford. Parámetros principales Funciona con los medidores RFP-05, RFP-05M. - Basado en diodos: Sensor isotrópico de 3 ejes. - Sensibilidad: 0,8 V/m. - Linealidad: +/- 0,5 dB (1-400 V/m), +/- 1 dB (400-800 V/m). - Rango dinámico: >60 dB (rango único). - Respuesta en frecuencia (sin factores de corrección): +/- 1,5 dB (10 MHz-6 GHz), -3 dB a 3 MHz, +/- 3 dB (6 GHz-12 GHz). - Respuesta en frecuencia (con factores de corrección): +/- 1,0 dB (10 MHz-12 GHz), +/- 3 dB (12 GHz-18 GHz). - Isotropía rotacional: +/- 0,5 dB (3 MHz-6 GHz), +/- 2 dB (6 GHz -18 GHz). - Precisión de calibración (en la frecuencia especificada) <1 dB. - Temperatura: 5-40°C, - Humedad: RH 10-90%, sin condensación. - Error de temperatura: 2 V/m). - Calibración NPL o NIST trazable en el Reino Unido. - Tamaño reducido: LxD: 9,0×2,25 pulgadas, 230×58 mm. - Peso: 0,2 lb, 100 g. - Funciona con los medidores RFP-04 y RFP-05. - Diseñado y fabricado en Estados Unidos.
