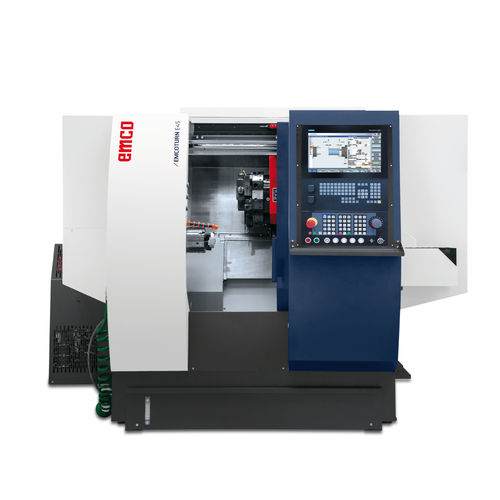

Centro de torneado CNC EMCOTURN E45
3 ejesuniversalA2-5

Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5 - imagen - 2
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5 - imagen - 3
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5 - imagen - 4
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5 - imagen - 5
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5 - imagen - 6
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5 - imagen - 7
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5 - imagen - 8
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5 - imagen - 9
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5 - imagen - 10
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5 - imagen - 11
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5 - imagen - 12
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5 - imagen - 13
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5 - imagen - 14
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5 - imagen - 15
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5 - imagen - 16
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5 - imagen - 17
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5 - imagen - 18
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5 - imagen - 19
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5 - imagen - 20
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5 - imagen - 21
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5 - imagen - 22
Centro de torneado CNC - EMCOTURN E45 - EMCO GmbH - 3 ejes / universal / A2-5 - imagen - 23
Añadir a mis favoritos
Añadir al comparador


Características

Sistema de control
CNC
Número de ejes
3 ejes
Estructura
universal
Nariz del husillo
A2-5
Número de herramientas
12 herramientas
Sistema de transmisión
con servomotor
Rendimiento
de alta velocidad, potente
Otras características
compacto, con eje
Función combinada
de fresado
Diámetro

430 mm
(16,93 in)

Velocidad de rotación

5.000 rpm, 6.300 rpm
(31.415,927 rad.min-1, 39.584,067 rad.min-1)

Diámetro máximo de corte

220 mm, 300 mm
(9 in, 12 in)

Paso de barra

45 mm, 51 mm
(2 in, 2 in)

Carrera X

160 mm
(6 in)

Carrera Z

510 mm
(20 in)

Avance rápido eje X

24 m/min

Avance rápido eje Z

30 m/min

Potencia nominal

7,5 kW, 10 kW, 13 kW
(10,2 hp, 13,6 hp, 17,7 hp)

Par máximo

42 Nm, 43 Nm, 78 Nm, 100 Nm
(31 ft.lb, 32 ft.lb, 58 ft.lb, 74 ft.lb)

Longitud total

2.575 mm
(101 in)

Ancho total

1.760 mm
(69 in)

Altura total

1.960 mm
(77 in)

Peso

4.000 kg
(8.818 lb)

Descripción

Cargador de varilla corta LM 1200 Herramientas accionadas Eje C para husillo principal Eje Y estable integrado en el diseño básico de la máquina Contrapunto automático para el cono del agujero de la caña MT 4 Sinumerik 828D, Fanuc 0iTD o Heidenhain CNC Pilot 640 Destacados Guías de rodillos pretensados en todos los ejes Cabezal termosimétrico Servomotores dinámicos para un mecanizado económico Bancada de máquina extremadamente sólida Piezas de trabajo Ejemplos de uso Ingeniería general Componentes hidráulicos Sistemas de fijación Componentes neumáticos Tecnología de materiales Opciones/Accesorios Recogedor de piezas Dispositivo de recogida de piezas que transporta las piezas acabadas. Puerta automática Sistema de puerta automática especial para la carga manual de piezas. Transportador de virutas Sistema de alimentación de cadena con una altura de descarga de 1200 mm, adecuado para: virutas largas de acero, virutas de snarl y lana para mecanizado en seco y en húmedo. Paquetes de portaherramientas Diferentes paquetes de portaherramientas para herramientas fijas y accionadas. Filtro de banda con bombas de refrigerante de alta presión Se puede ajustar una presión de refrigerante de 25/40/60 u 80 bar según sea necesario. Esto permite aprovechar al máximo las herramientas de taladrado y fresado alimentadas con refrigerante. Automatización Asistente de torneado/fresado Automatización estándar compacta para lotes pequeños y medianos de tornos y fresadoras. Reducción de las horas de trabajo hasta en un 70 Solución compacta que ocupa poco espacio Funcionamiento con soporte gráfico Libre acceso a la puerta de la máquina Para series pequeñas y medianas Tiempos de configuración y puesta en marcha muy cortos No se requieren conocimientos especiales sobre robots Instalación y formación in situ Cargador de barras cortas EMCO SL 1200 El cargador de barras cortas EMCO SL 1200 es la solución perfecta para la recarga automática de barras precortadas de hasta 1200 mm.

---
