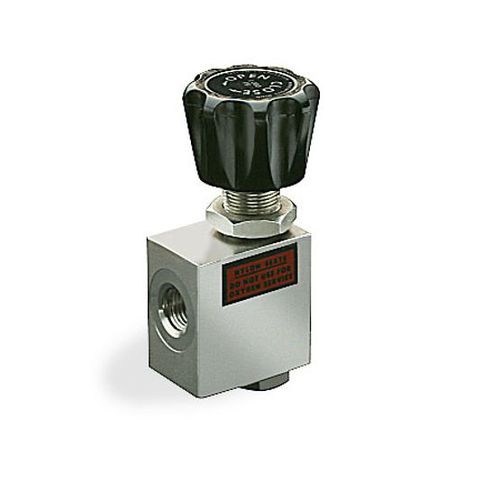

Válvula de globo TESCOM™ 30

manualde toma de muestrasde cierre

Las válvulas de corte serie 30 son aplicaciones de alto flujo y alta presión, hasta 690 bar/10,000 psig y ofrecen Cv=0,28-20,0. La serie 30 ofrece tope metálico integrado, asiento suave y flujo bidireccional en patrón de ángulo o de globo. Es ideal para uso en paneles de presión de apoyo, paneles de presión de instrumentación y manifolds de la válvula. Aptas para laboratorios de Investigación y Desarrollo y sistemas de muestreo de análisis de gas. Especificaciones Material del cuerpo -Acero inoxidable 316 Material del asiento -30-1100 y 30-1300: Nylatron -30-1200 y 30-1400: CTFE Juntas tóricas -Buna–N Anillos de soporte -30-1100: CTFE -30-1200: 15% relleno grafito Teflon® -30-1300 y 30-1400: Teflon® Partes restantes -Acero inoxidable 316, acero inoxidable 17-4 Temperatura ambiente de funcionamiento y fluido - -40 °C a 74 °C/-40 °F a 165 °F Capacidad de caudal -30-11X1: Cv = 0,28 -30-11X0: Cv = 0,49 -30-1301: Cv = 1,57 -30-1300: Cv = 2,30 -30-1201: Cv = 8,00 -30-1200: Cv = 10,00 -30-1400: Cv = 20,00 Peso -30-11X1: 0,5 kg/1 lb -30-11X0: 0,3 kg/3/4 lb -30-1301: 2 kg/3-1/4 lbs -30-1300: 1 kg/2-1/4 lbs -30-1201: 4 kg/8 lbs -30-1200: 3 kg/7-1/4 lbs -30-1400: 14 kg/30 lbs Información adicional -Para modificaciones personalizadas o una solución del sistema completo, comuníquese con su oficina de ventas local. Características -Cv = 0,28 hasta 20,0 -Configuración de ángulo o de globo -Tamaños de puertos disponibles desde 1/4" hasta 1-1/2" -Par de torsión de funcionamiento bajo y de corte a presiones altas -Servicio bidireccional de líquido o gas -El asiento suave garantiza un corte apretado de círculo
