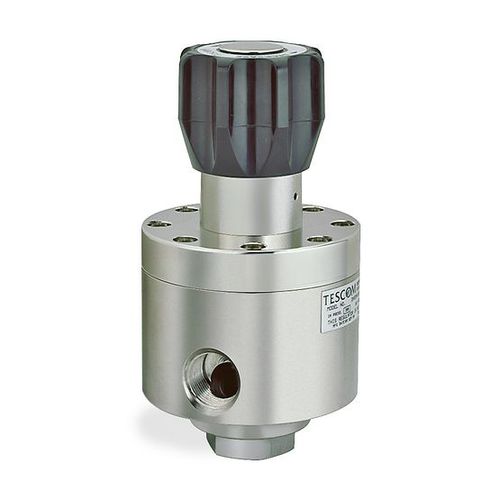

El regulador de etapa única de la serie DH proporciona un tamaño compacto con capacidad de caudal alto de 5-200 SCFM / 142-5663 SLPM. El diseño de diafragma grande y válvula principal balanceada brindan una caída baja (un rango de caudal utilizable más grande) que los diseños competitivos. Disponible en configuraciones de carga por resorte o domo. Ideal para purga, blanketing, intertización de flujo alto, gases para protección y tratamiento con calor y funciona a diferenciales de presión muy baja como los procesos de suministro Dewar. Apto para estaciones neumáticas de respiración de caída múltiple. Los reguladores reductores de presión de alto caudal Serie DHF vienen con bridas según EN 1092 y son adecuados para servicio de gas. Ideal para uso en suministro de gas para instalaciones de alto flujo.
Especificaciones
Material
-Body, Bonnet, Back-cap: 316 Stainless Steel or Brass
-Diaphragm: Ethylene Propylene, Nylon Reinforced, Gylon® (PTFE)
-Vent: CTFE, Vespel®
Válvula principal, O-rings
-Buna-N, Ethylene Propylene , Chemraz®, Viton®
Partes restantes
-Acero inoxidable serie 300, Nitronic 60
Capacidad del caudal
-Cv = 5,0
Tipo de carga
-Resorte, domo, neumático (opcional)
Peso
-Stainless Steel: 15 lbs / 6.8 kg
-Brass: 16 lbs / 7.3 kg
Información adicional
-Para modificaciones personalizadas o una solución del sistema completo, comuníquese con su oficina de ventas local.
Características
-Disponible en latón o acero inoxidable 316
-Cinco rangos de presión de salida
-Elección de carga por resorte o carga por domo (carga neumática opcional)
-Baja caída
-Montaje en panel disponible
-Conexiones finales con brida disponibles
