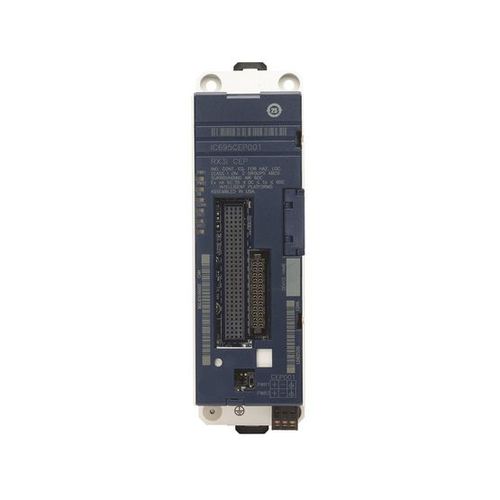

Módulo E/S digital RX3i CEP001

EthernetUSBProfiNet

El RX3i ES está diseñado para aplicaciones de proceso, discretas y esenciales. El ES montable en rack ofrece diagnósticos avanzados y una flexibilidad sobresaliente, con una amplia gama de ES estándar y avanzada. Características -Explorar todos los módulos dentro del nodo remoto (exploración de entrada y salida) -Publicar datos en la red PROFINET en un controlador ES PROFINET en un período de producción especificado por el usuario -Recibir datos de un controlador ES PROFINET en la red PROFINET en un período de producción especificado por el cliente. -Gestionar la comunicación PROFINET y la configuración de módulo entre un controlador ES PROFINET y los módulos dentro del nodo remoto. -Gestionar el estado de la E/S cuando se pierden comunicaciones -Publicar información de fallos (alarmas, diagnóstico, etc.) al controlador ES PROFINET -Servicios completos de programación y configuración para todos los módulos RX3i ES que usan edición de máquina Proficy -Soporta topologías de red de cadena/en línea, estrella o anillo (medios redundantes) -Dos puertos Ethernet conmutados: dos interfaces de cobre de 10/100 Mbps de par trenzado blindado RJ-45 de 8 conductores -Un puerto USB para actualizaciones de campo de firmware utilizando WinLoader Especificaciones Referencia IC695CEP001 Uso / Adaptador de red PROFINET Version 2.3 Dispositivo E/S Clase A Conectores de puertos Ethernet Dos receptáculos RJ-45 10/100Base-TX USB 1 micro-USB Estado PNS y bit de control 32 bits de estado de entrada y 32 bits de control de salida
