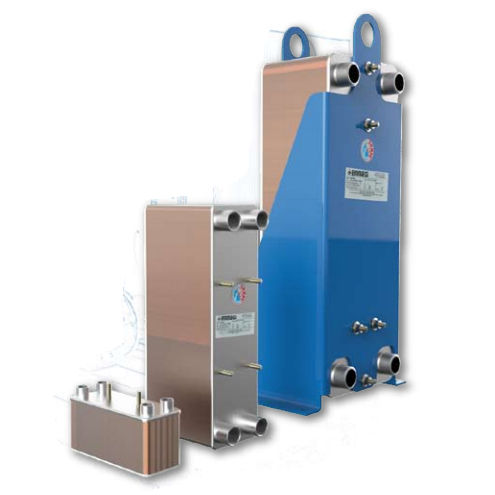

Intercambiador de calor de placas brasadas PB

aire-aceitede cobrede níquel

Los intercambiadores de placas están hechos de placas onduladas estampadas. Las placas tienen una orientación de 180° para crear una cuadrícula. Los fluidos son normalmente dirigidos en un patrón de contra-flujo. Las placas se funden entre sí utilizando un material de soldadura fuerte con un punto de fusión inferior al de la propia placa, que normalmente es de cobre o níquel. La soldadura fuerte se realiza en un horno de vacío, lo que da lugar a una unión robusta y duradera. La superficie ondulada de las placas crea un buen flujo turbulento para maximizar el intercambio de calor y reducir el ensuciamiento. Beneficios de los refrigeradores de placas soldadas: ▪ Alto coeficiente de intercambio de calor; ▪ Dimensiones reducidas y alto rendimiento; ▪ Resistencia a la alta presión y a la temperatura; ▪ Fácil instalación Ventajas de los intercambiadores de calor de placas soldadas ▪ alto coeficiente de transferencia de calor ; ▪ tamaño de unidad pequeño con alta capacidad de transferencia de calor ; ▪ alta resistencia a las fluctuaciones de presión y temperatura ; ▪ conexiones de acero inoxidable ; ▪ instalación fácil ; Los intercambiadores de calor de placas soldadas consisten en acero inoxidable paquetes de placas, que tienen patrones de chevrones en relieve. Las placas se giran 180° entre sí, causando la las crestas de las placas para intersecarse, y crear un entramado de intersección de canales. Los fluidos pueden fluir en forma de contracorriente o co-corriente. Toda la construcción está sellada por los medios de soldadura en una maza especial al vacío. Las patas onduladas especiales promueven un flujo de alta turbulencia. La turbulencia mejora dramáticamente las tasas de transferencia de calor y reduce la cantidad de depósitos dentro de la unidad.
