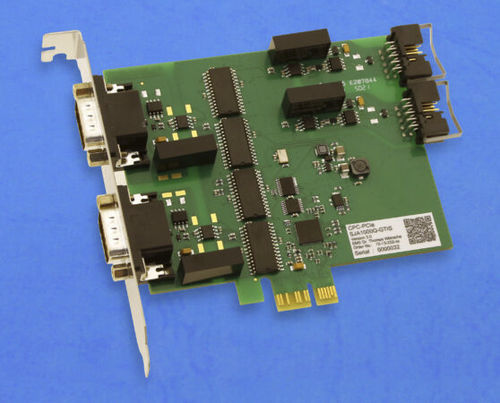

Tarjeta de interfaz PCIe CPC-PCIe/SJA1000 series

CAN Busindustrial

CPC-PCIe es una tarjeta enchufable CAN pasiva para ranuras PCIe x1. CPC-PCIe ha sido diseñada para aplicaciones industriales en serie y tiene una construcción robusta y rentable. CPC-PCIe soporta uno, dos o cuatro canales CAN que pueden ser operados independientemente con diferentes velocidades de datos. La interfaz viene con el controlador CAN SJA1000 de NXP, que ofrece buenos atributos de diagnóstico.CPC-PCIe mapea el(los) controlador(es) CAN directamente en el espacio de direcciones del PC y permite el acceso a los mensajes CAN con bajas latencias. El software existente para el controlador CAN compatible se puede adaptar fácilmente. Para los sistemas operativos Windows y Linux están disponibles gratuitamente kits de desarrollo de software con idéntica API.Opcionalmente, CPC-PCIe está disponible con separación galvánica entre el PC y el bus CAN. También es posible una separación galvánica entre los canales CAN mediante convertidores CC/CC separados.Para aplicaciones en PC integrados compactos, CPC-PCIe también está disponible como versión de bajo perfil con un máximo de dos canales CAN. Admite tramas de 11 bits y de 29 bits También disponible en versión de perfil bajo con un máximo de 2 canales CAN Compatible con Linux socketCAN Kits de desarrollo gratuitos para Windows 8.x/10/11 y Linux La configuración y la comunicación CAN con CPC-PCIe se realizan mediante accesos al área de direcciones de memoria del PC. Las áreas de datos apropiadas son mapeadas por CPC-PCIe y el software "plug&play" en el espacio de direcciones de memoria. Debido al acceso directo a los controladores CAN, la comunicación CAN tiene lugar con un tiempo de latencia bajo.
