Repetidor de comunicación CRep Opto series

industrialde redpor transmisión

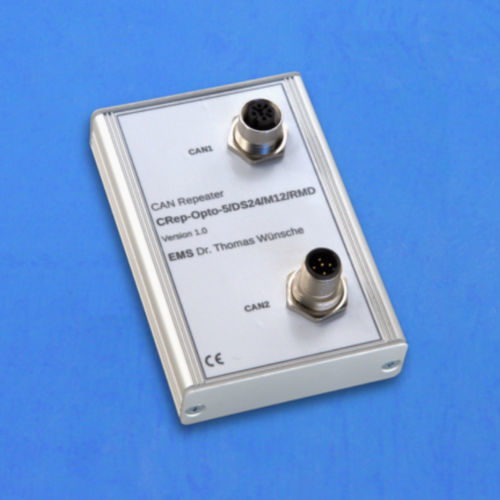

El repetidor CAN de desacoplamiento galvánico CRep Opto/M12 transmite y amplifica las señales CAN de forma transparente para el protocolo. Ambas conexiones CAN se comportan como un único nodo CAN físico. CRep Opto/M12 permite el diseño de topologías de cableado flexibles. Se pueden realizar estructuras en estrella y en árbol, así como líneas de derivación. La selección de la topología de red que mejor se adapte a las necesidades de la aplicación permite reducir los costes de instalación y aumentar la velocidad máxima de transmisión de datos mediante el uso de CRep Opto/M12 y una estructura de red adecuada. Es posible aumentar el número de nodos de una red CAN mediante la separación en subredes, cada una de ellas conectada por CRep Opto/M12. Cada subred puede gestionar un número máximo de nodos CAN sólo restringido por las capacidades del controlador del transceptor. Con la transmisión a largas distancias, el CRep Opto/M12 permite la recuperación de la señal. Gracias a la separación galvánica de los segmentos del bus, se pueden conectar secciones CAN con diferentes potenciales de tierra. Para los errores más comunes, la supresión de errores integrada reduce la influencia de los segmentos defectuosos a las secciones intactas. Supresión de errores ampliada, separación de segmentos defectuosos Amplio rango de alimentación Interfaz de bus compatible con ISO 11898 Fijación en carril de montaje, conexión mediante conectores M12 Carcasa metálica Los dispositivos CRep Opto/M12 incluyen 2 segmentos CAN, uno alimentado a un enchufe macho y otro hembra de tipo M12. Los conectores llevan las señales CAN y la tensión de alimentación. Cada segmento CAN necesita su propia alimentación.
