Repetidor de red S10I

de corriente

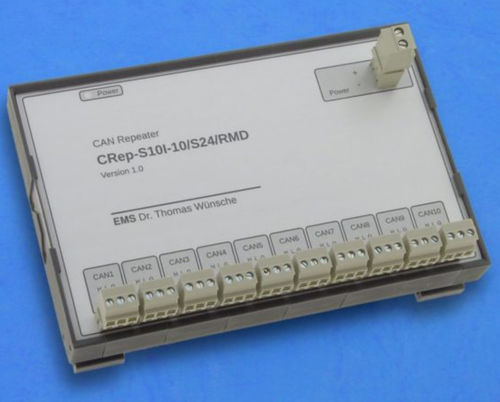

Descripción El compacto repetidor CAN CRep S10I transmite y amplifica señales transparentes al protocolo CAN. Cada una de las diez conexiones CAN tiene el comportamiento físico de un único nodo de bus. CRep S10I permite un diseño flexible de la topología de la red y ofrece un soporte especial para redes estructuradas en estrella. Además, se admiten las tretrucciones y las líneas de derivación largas. A través de la posibilidad de utilizar la estructura de red que mejor se adapte a la aplicación se puede lograr una reducción de los costes de instalación. La velocidad máxima de datos en las redes CAN, dependiendo de los retardos de propagación de la señal, puede aumentarse si se utiliza el CRep S10I para mejorar la estructura de la red. Se puede alcanzar un aumento del número máximo de nodos en una red CAN si se divide la red en subredes conectadas mediante CRep S10I. Cada subred hace posible el número de nodos CAN permitidos por la corriente de salida de los controladores. Cuando las señales CAN tienen que ser transmitidas a grandes distancias, el CRep S10I puede ser utilizado para el acondicionamiento de la señal. La capacidad de separar los segmentos erróneos del resto del sistema CAN reduce el impacto en los segmentos de bus intactos para los errores más comunes. Todos los canales CAN están separados galvánicamente entre sí y con la fuente de alimentación. La presencia de energía se indica mediante un LED. Cada canal CAN está provisto de un LED que indica que este canal ha originado un mensaje CAN. Características especiales CAN-Repetidor CRep S10I Protocolo transparente del repetidor CAN 10 canales CAN Bajo retardo de propagación Separación galvánica entre los canales de la CAN y la fuente de alimentación Interfaz de bus compatible con ISO 11898 Desprendimiento de los segmentos de autobús bloqueados dominantes Riel montable
