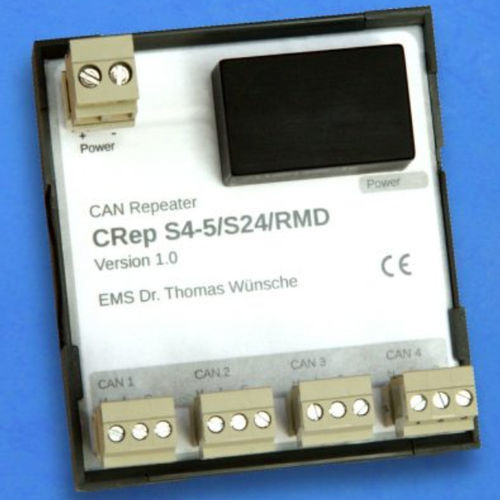

Repetidor industrial CRep S4 series

de redpara bus CANde corriente

El repetidor CAN compacto CRep S4 transmite y amplifica señales transparentes al protocolo CAN. Cada una de las cuatro conexiones CAN tiene el comportamiento físico de un único nodo de bus. CRep S4 permite un diseño flexible de la topología de red y ofrece soporte especial para redes estructuradas en estrella. Además, admite estructuras de árbol y líneas de derivación largas. La posibilidad de utilizar la estructura de red que mejor se adapte a la aplicación permite reducir los costes de instalación y aumentar la velocidad máxima de transmisión de datos en redes CAN, en función de los retardos de propagación de la señal. El número máximo de nodos de una red CAN puede aumentarse dividiendo la red en subredes conectadas mediante CRep S4. Cada subred hace posible el número de nodos CAN permitido por la corriente de salida de los controladores. Cuando las señales CAN deben transmitirse a largas distancias, el CRep S4 puede utilizarse para acondicionar la señal. La capacidad de separar segmentos erróneos del resto del sistema CAN reduce el impacto en los segmentos intactos del bus para los errores que se producen con más frecuencia.La presencia de alimentación se indica mediante un LED. Además, cada canal CAN dispone de un LED que indica que dicho canal ha originado un mensaje CAN cuando el LED está encendido. Bajo retardo de propagación Interfaz de bus compatible con ISO 11898 Separación de segmentos de bus bloqueados dominantes
