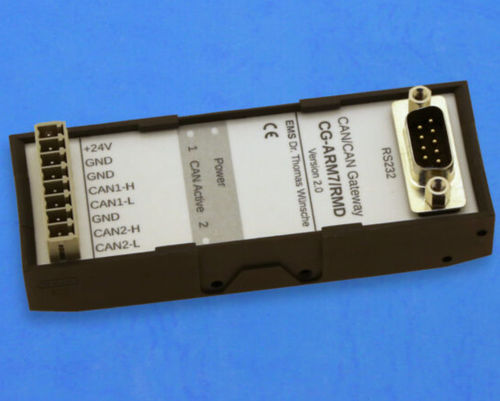

Pasarela de comunicación CG-ARM7

RS232CAN

Descripción La puerta de enlace CAN/CAN CG-ARM7, que se monta en el carril, transmite señales CAN entre los subsistemas. El CG-ARM7 permite un diseño flexible de la topología del cableado. Se pueden realizar estructuras de estrellas y árboles, así como estructuras de líneas extensas. Entre las funciones disponibles están la adaptación de la velocidad de datos, el filtrado de mensajes y la conversión de identificadores entre los buses acoplados. La restricción de la máxima velocidad de datos en función de la longitud del cable para segmentos individuales de CAN puede ser suprimida para el sistema general mediante el uso del CG-ARM7. El CG-ARM7 obtiene su potencial mediante el uso de un microcontrolador de 32 bits con un reloj de 48MHz. El procesamiento de alta velocidad y las bajas latencias permiten el uso con altas velocidades de datos y cargas de bus. El uso del CG-ARM7 promueve particularmente las aplicaciones de serie rentables. La configuración de las funciones del dispositivo puede realizarse a través de CAN o a través de la interfaz RS232 incorporada. El software de descarga para la configuración está disponible para PCs con Windows así como para PCs con Linux. El CG-ARM7 está disponible en la versión HS/LS que permite la conversión de alta velocidad a baja velocidad CAN. Para tareas especiales, como la modificación del contenido de los datos de los mensajes CAN, hemos realizado un kit de desarrollo para escribir un firmware específico para el CG-ARM7. Características especiales CAN/CAN-Gateway CG-ARM7 Conexión de subredes CAN con diferentes velocidades de datos Filtrado y almacenamiento intermedio del tráfico de datos Soporte de identificadores de 11 y 29 bits Aumento de la extensión del sistema Microcontrolador NXP LPC2119 con 2 controladores CAN internos
