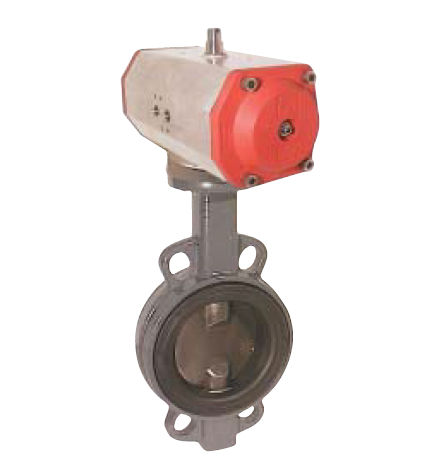

Válvula de mariposa TA-ED seriescon control neumáticopara agua
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- de mariposa
- Accionamiento
- con control neumático
- Medios
- para agua
- DN
50 mm
(1,969 in)- Presión
Máx.: 10 bar
(145 psi)Mín.: 0 bar
(0 psi)- Temperatura
Máx.: 180 °C
(356 °F)Mín.: -25 °C
(-13 °F)
Descripción
DISEÑO
El cuerpo consiste en 1 porción con el asiento cambiable que se montará entre el CRNA de dos rebordes. a la forma 1092-1 del EN Typ 11 B (PN10/PN16).
Del CRNA cara a cara de la dimensión del DN 50. a EN 558-1 R20.
OPERACIÓN
Double- o de efecto simple neumático
CONEXIÓN
Reborde DN40... DN500
PN 10, PN 16.AISI 150
GAMA DE PRESIÓN
entre 2 rebordes:
máximo I6bar
Máximo de aluminio 10bar del cuerpo
Máximo 6bar del PTFE-Asiento
servicio del callejón sin salida:
máximo 6bar
PRESIÓN EXPERIMENTAL
(una presión experimental más baja a petición) INSTALACIÓN 6... 8bar
Según lo deseado
GAMA DE TEMPERATURAS
EPDM = -358C... +1308C*
FKM = -208C... +200X
*: conjuntamente con el material del cuerpo
GGG-40: tmin = -208C
---
