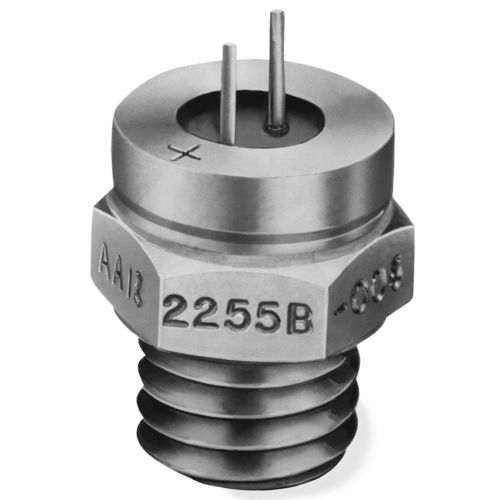

Acelerómetro 1 eje 2255B

piezoeléctricode cuarzocon electrónica integrada

Características principales - Salida de baja impedancia - Campo lejano, choque de alto voltaje - Filtro electrónico de LP incorporado - Cepa aislada - Terminales de soldadura Descripción El Endevco® modelo 2255B es un acelerómetro piezoeléctrico en miniatura y ligero con electrónica, diseñada específicamente para la medición de choques de alto g en estructuras y pruebas de campo lejano artículos. La unidad tiene un filtro electrónico de paso bajo de segundo orden entre el sensor y el etapa de entrada del amplificador para evitar la saturación por resonancia del acelerómetro. El modelo 2255B cuenta con el elemento de cristal Piezite® de Endevco, que funciona en modo de corte anular, que muestra una excelente estabilidad de salida a lo largo del tiempo. Un diseño único de aislamiento de la tensión interna de el ensamblaje del sensor reduce cualquier entrada de tensión debido al movimiento de flexión en la superficie de montaje. Este acelerómetro incorpora un acondicionador de señal híbrido interno en un sistema de dos cables, que transmite su salida de voltaje de baja impedancia a través del mismo cable que suministra la requerida potencia de corriente constante. Tanto el terminal de salida como el de tierra de la señal están aislados eléctricamente de la superficie de montaje. El acelerómetro cuenta con un perno de montaje integral de 1/4-28 y dos terminales de soldadura para la conexión de salida. Se proporcionan cables de conexión de pequeño calibre y peso ligero para un funcionamiento sin errores. El sufijo del número de modelo indica la sensibilidad a la aceleración en mV/g; es decir, El 2255B-01 tiene una sensibilidad de salida de 0,1 mV/g.
