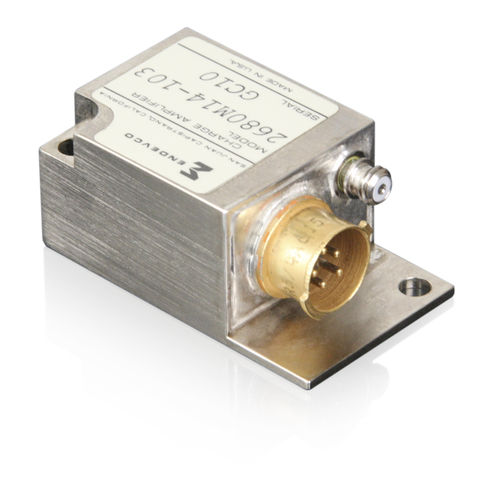

Amplificador de carga 2680M

para sensor

Los amplificadores de carga de los modelos 2680M1-XXX a 2680M7-XXX están diseñados para ser usados con transductores piezoeléctricos y son adecuados para aplicaciones aéreas. La construcción de microcircuitos híbridos da como resultado un tamaño pequeño, robustez y bajo consumo de energía. Los amplificadores de carga aérea tienen un voltaje de salida proporcional a la carga de entrada. Como resultado, la sensibilidad del amplificador no se ve afectada apreciablemente por la capacidad del cable de entrada. El uso de técnicas de construcción modular permite una gran versatilidad en las opciones de ganancia y filtro. Esta unidad tiene dos salidas, una salida sesgada y una salida no sesgada. Ambas salidas son ajustables con una ganancia común control. La M1 a la M7 define la ganancia de carga según la Tabla 1. El -XXX describe la frecuencia de corte superior (punto de -5%) según la Tabla 2. Por ejemplo, un -101 tiene un paso bajo que es plano hasta 100 Hz, un -502 tiene un filtro de paso bajo que es plano hasta 5000 Hz. Especificaciones Las siguientes especificaciones de rendimiento se ajustan a la norma ISA-RP-37.2 (1964) y son valores típicos, referenciados en +75˚F (+24˚C) y 100 Hz, a menos que se indique lo contrario. Se suministran datos de calibración, que se pueden rastrear hasta el Instituto Nacional de Estándares y Tecnología (NIST).
