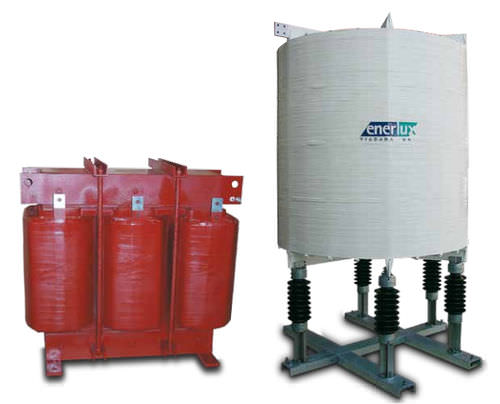

Reactancia filtro de armónica trifásica MRA series

Las reactancias MRA son filtros de armónicos que se utilizan para evitar que se produzcan resonancias, que son situaciones extremadamente peligrosas para el sistema eléctrico debido a las sobrecorrientes y sobretensiones resultantes. Las reactancias "en bloque" se utilizan con el único fin de corregir el factor de potencia de las cargas generadoras de armónicos, por lo que el filtro se sintoniza sólo a una frecuencia inferior a la más baja presente. Las frecuencias de sintonización más utilizadas son: 210 Hz correspondiente XL = 5,7% XC 189 Hz correspondiente XL = 7% XC 134 Hz correspondiente XL = 14% XC Normalmente, las reactancias para bloquear armónicos son monofásicas con núcleo de aire, pero pueden utilizarse reactancias trifásicas con núcleo de hierro para potencias limitadas; la principal diferencia es que las reactancias con núcleo de aire no saturan pero son voluminosas, mientras que las reactancias con núcleo de hierro saturan pero son más pequeñas. En ambos casos, las reactancias se colocan en serie con la batería de condensadores trifásicos y se pueden fabricar tipos para instalación interior o exterior. Las reactancias "filtro" se utilizan con el fin de reducir el factor de distorsión, por lo que el filtro se sintoniza a una frecuencia próxima a la de los armónicos presentes. Si hay varios armónicos que filtrar, será necesario realizar diferentes filtros asociados a baterías de condensadores separadas. Las reactancias suelen ser monofásicas con núcleo de aire. Las reactancias filtrantes se colocan en serie con la batería de condensadores trifásicos y pueden fabricarse para instalación interior o exterior.
