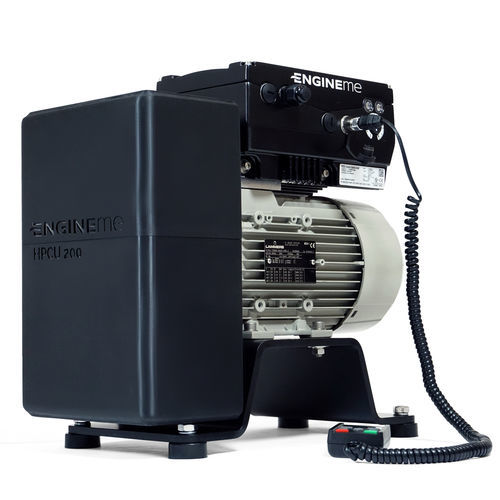

Grupo de bombeo de alta presión HPCU 200

para fuelde aguacon motor eléctrico

La unidad de suministro de alta presión HPCU 200 permite modular un líquido suministrado bajo una presión previa de aproximadamente 2 a 4 bares y transportarlo a una presión de hasta 200 bares. Forman parte del sistema un motor eléctrico con convertidor de frecuencia, así como un dispositivo de montaje integrado para la caja de engranajes y una u opcionalmente dos bombas de alta presión (HPPx1 o HPPx2). La versión básica de la HPCU dispone de una conexión de manguera para la entrada de baja presión (interfaz 2), así como de una conexión para la línea de alta presión (interfaz 3). El caudal volumétrico puede ajustarse libremente mediante la velocidad del motor eléctrico. El ajuste puede realizarse durante el funcionamiento mediante la unidad de control manual o el software para PC (interfaz 1). También es posible la programación mediante PLC para el ajuste automatizado del punto de funcionamiento. La HPCU 200 Basic es fácil de transportar y puede funcionar en una red de 230 V / 50 Hz o en EE.UU. con una red de 240 V; trifásica; de 3 hilos. El caudal volumétrico deseado depende de la velocidad del eje (s) de la bomba. Dado que el eje del motor eléctrico está acoplado al eje de la bomba a través de un engranaje con una relación de transmisión fija, el caudal volumétrico se establece mediante el ajuste de velocidad del motor eléctrico o su convertidor de frecuencia. La relación estándar es i = 1 (n_motor / n_bomba). En funcionamiento con 230 V / 50 Hz, la velocidad del motor eléctrico está limitada a aprox. 2.880 rpm. Si se desea, puede seleccionarse una relación de transmisión diferente, por ejemplo para conseguir velocidades de bomba más altas y, por tanto, caudales más elevados. La especificación de la velocidad objetivo se realiza fácilmente mediante un dispositivo manual o, alternativamente, controlada por software mediante un PC o PLC.
