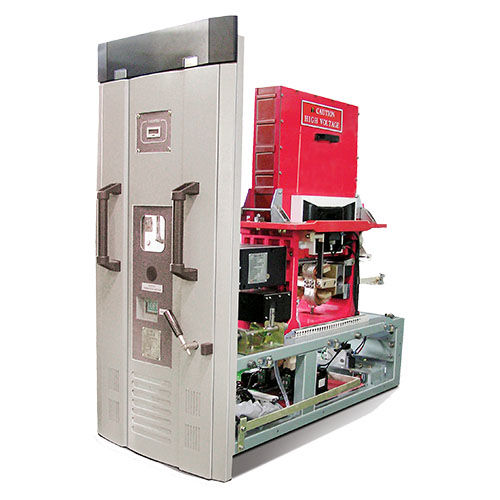

Disyuntor magnético EDB Series

DCde alta velocidadde alta tensión

El interruptor de alta velocidad de CC de Entec (HSCB) simboliza nuestra avanzada tecnología de interrupción de CC. El HSCB de Entec (EDB-09 y EDB-18) se utiliza para gestionar la línea de alimentación de corriente continua e interrumpe la corriente de falla. EDB-09 tiene un voltaje nominal de DC 900V para el sistema de ferrocarril de peso ligero, mientras que DC 1800V nominal EDB-18 se utiliza para el sistema de ferrocarril urbano y pesado. El disparo eléctrico y la retención eléctrica o el mecanismo de retención del PMA (actuador magnético permanente) simplifican significativamente la estructura de la HSCB y, por lo tanto, mejoran la fiabilidad y reducen la dificultad de mantenimiento incluso en condiciones de conmutación frecuentes y de carga pesada. Se utilizan materiales de alta conductividad para minimizar la resistencia y el aumento de temperatura en condiciones normales de corriente, y la aleación metálica especial se utiliza para evitar que el contacto HSCB se funda/suelde durante la interrupción de la corriente de cortocircuito. HSCB se instala a menudo como un componente clave en el equipo de conmutación de CC de Entec, y el relé de protección ETCPU200 se desarrolla para maximizar las ventajas de Entec HSCB. Junto con el ETCPU200, el HSCB puede interrumpir la corriente desde 0A hasta la corriente de interrupción nominal. Este HSCB ha sido completamente probado por laboratorios acreditados como KERI e IPH de acuerdo con la norma internacional IEC 61992.
