Sistema de medición de descarga parcial EPPD

visualautomático

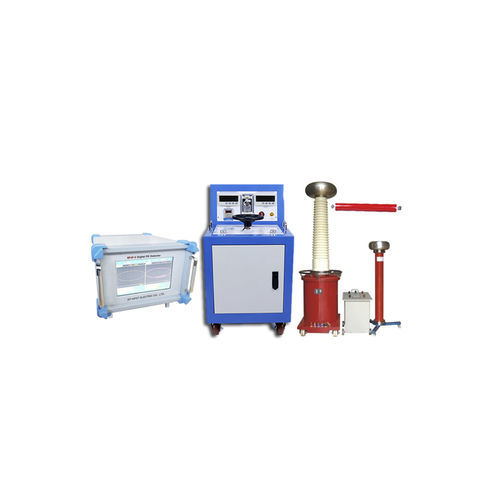

El sistema consta de las siguientes unidades: 1. Consola de ensayo sin PD 2. Transformador de ensayo sin PD de tipo gaseoso 3. Transformador de aislamiento 4. Condensador de acoplamiento 5. Resistencia protectora 6. Analizador sin PD (incluido el calibrador sin PD y la unidad de impedancia) 1. Tabla de control de pruebas sin PD Control Manual. Fuerte capacidad anti - interferencia. Monitorización en tiempo real de la tensión de alta tensión (Hv), la corriente de baja tensión (LV), el tiempo. Conjunto completo de funciones de protección: sobrecorriente, arranque cero, Alarma acústica y visual, protección del interruptor de alimentación, botón de parada de emergencia. Nuevos relés de sobrecorriente, más precisos y fiables para garantizar la seguridad de las personas y los equipos. Mostrar: números. Unidad de control: escritorio La unidad de control y la unidad de alta presión están equipadas con ruedas para facilitar el movimiento. 2. Transformador de ensayo sin PD de tipo gaseoso El medio de aislamiento es el gas SF6 con alta resistencia de aislamiento. Pequeño tamaño, peso ligero, alto nivel técnico, apariencia hermosa y fácil transporte. Debido al rendimiento de extinción de arco del gas SF6 y a su estructura de proceso especial, su descarga parcial es pequeña y ≤ 5 PC a tensión nominal. El proceso de prueba es simple, intuitivo y fácil de operar. Puede eliminar eficazmente el desorden en la fuente de alimentación. Tecnología de control automático, alto grado de automatización, fuerte capacidad anti - interferencia. Alta fiabilidad con protección electrónica rápida.
