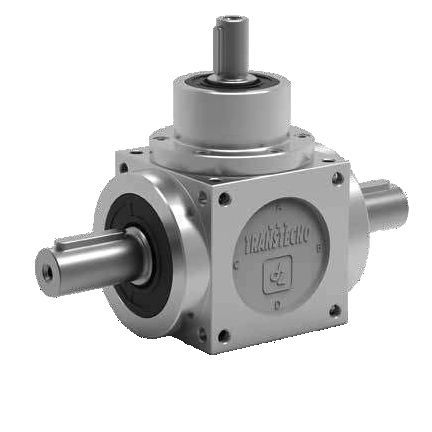

Reenvío angular angular

de engranajes cónicoscon eje huecode árbol saliente

Los reductores de ángulo recto se utilizan en todas las aplicaciones industriales en las que el movimiento debe girar 90°. La gama de productos se basa en 7 tamaños diferentes. Para cada tamaño hay disponibles 5 relaciones (1:1, 1:1,5 , 1:2, 1:3, 1:4). Los ejes van de d. 11 a 70 mm, los ejes huecos están disponibles de d. 12 a 55 mm, incluyendo opciones de perfil acanalado y discos de contracción también. -7 tamaños diferentes -5 relaciones disponibles (1:1, 1:1,5 , 1:2, 1:3, 1:4) -Los ejes van de d. 11 a 70 mm -Ejes huecos disponibles desde d. 12 hasta 55 mm -Brida de motor de IEC 56 a IEC 160 -Fabricado en Italia ENGRANAJES Los juegos de engranajes han sido diseñados según el método de tallado en espiral GLEASON y se basan todos en la versión lapeada. Todos los engranajes están fabricados en acero de cementación 18NiCrMo6 con tratamiento térmico de cementación. Todos los juegos de engranajes están lapeados a partir del tamaño 86. Este proceso optimiza las condiciones de engranaje y reduce significativamente y aumenta el rendimiento del reductor de ángulo recto. La holgura angular se define midiendo la holgura del eje de salida y bloqueando el eje de entrada (esta holgura tiene el mismo valor si se mide en sentido contrario sólo para la relación 1:1). La holgura es una función de la holgura de engrane entre los dientes. Si se desea una holgura reducida dentro de los 5 ' medidos siempre en los ejes de salida, se puede presentar una solicitud específica a nuestro departamento de ingeniería. Para los costes y los detalles técnicos de la evaluación. EJES El mayerial del que están hechos es acero templado según una resistencia a la tracción de 750/950 N/ mm².
