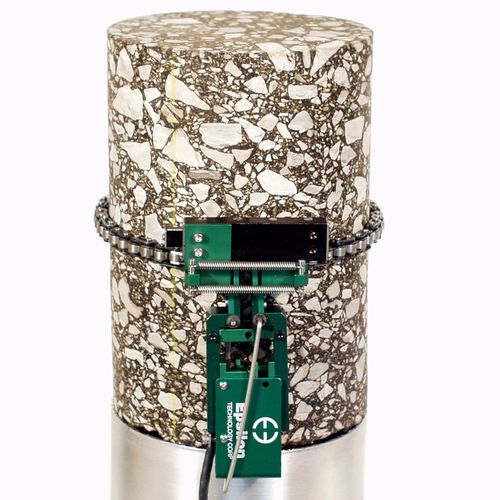

Extensómetro para roca, hormigón y asfalto diametral 3544 series

para deformaciones circulares

Diseñado para ensayos de compresión de hormigón y roca o para ensayos de compresión de otras muestras de gran tamaño. Este modelo puede utilizarse simultáneamente con los extensómetros axiales modelo 3542RA. Los extensómetros circunferenciales miden el cambio en la circunferencia a medida que se comprime la muestra. Esto es considerado por muchos investigadores como una forma más precisa para determinar la deformación diametral, ya que la medición se toma sobre todo el material dentro de la circunferencia. Una cadena de rodillos de alta precisión con rodillos especiales monta el extensómetro en la probeta. A medida que el diámetro de la probeta aumenta durante el ensayo, la cadena hace que el extensómetro se expanda. La unidad se sostiene sobre la muestra mediante muelles integrados. Los eslabones se añaden o quitan fácilmente para ajustarse a probetas de distintos tamaños. Un ajuste mecánico permite poner a cero la salida. Un dispositivo de ruptura protege el extensómetro en caso de rotura de la probeta. A menudo, las probetas de roca se ensayan en celdas de presión triaxiales. Existen versiones del modelo 3544 que encajan en el interior del recipiente y funcionan en entornos petrolíferos a una presión de hasta 1.360 bar a 200 °C (20.000 psi a 400 °F). El Modelo 3544 es la mejor elección para grandes deformaciones diametrales en grandes muestras de compresión. El extensómetro diametral para roca y hormigón de Epsilon, Modelo 3975, se recomienda para mediciones de pequeñas deformaciones como la relación de Poisson. Los extensómetros del modelo 3544 son dispositivos de extensometría, por lo que son compatibles con cualquier electrónica diseñada para transductores de extensometría. La mayoría de las veces se conectan a un controlador de máquina de ensayo. La electrónica de acondicionamiento de señal para el extensómetro se incluye normalmente con el controlador de la máquina de ensayo o a menudo se puede añadir.
