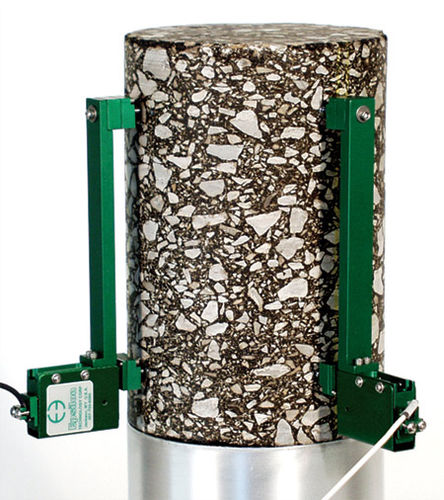

Extensómetro para asfalto 3909 series

de galga extensométricaaxial

Diseñado para medir los desplazamientos axiales en las pruebas de rendimiento simples prescritas por el Informe 465 de NCHRP, y determinar el módulo dinámico del asfalto de mezcla en caliente según AASHTO TP062. Estos extensómetros se montan normalmente como dos módulos axiales con salidas independientes capaces de medir las deformaciones de la probeta en dos ubicaciones, pero pueden montarse como una sola unidad o hasta cuatro en una muestra. Se acoplan rápidamente a los puntos de medición montados según los requisitos del ensayo. Los imanes situados en cada extremo del extensómetro se encajan instantáneamente en los puntos de calibre de acero pegados a la muestra de ensayo. La fijación rápida es más ventajosa cuando se ensayan muestras preacondicionadas que se calientan o se enfrían, ya que los extensómetros pueden montarse antes de que la muestra cambie apreciablemente de temperatura. Para las unidades destinadas a utilizarse dentro de celdas triaxiales, los extensómetros están disponibles con módulos girados 90°. El modelo estándar 3909 tiene un rango de medición de escala completa de ±0,5 mm o ±0,020 pulgadas. Con los extensómetros se incluyen puntos de calibre y hay disponible un accesorio de encolado opcional. Dos unidades estándar 3909 pueden convertirse en el Modelo 3910 con la compra de adaptadores de longitud de galga opcionales. Los extensómetros del modelo 3909 son dispositivos de galgas extensométricas, por lo que son compatibles con cualquier electrónica diseñada para transductores de galgas extensométricas. La mayoría de las veces se conectan a un controlador de máquina de ensayo con electrónica para un canal de deformación, y Epsilon equipará el extensómetro con un conector compatible que está cableado para conectarse directamente al controlador.
