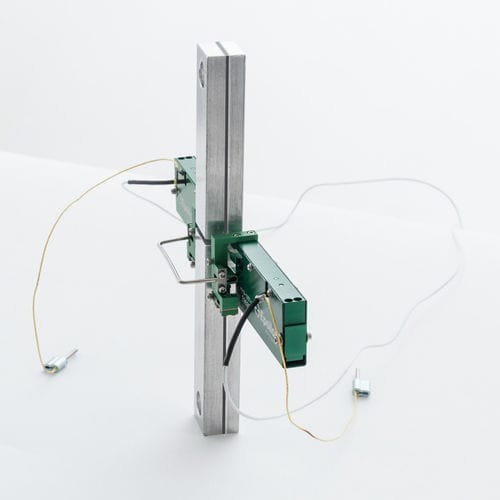

Extensómetro para prueba de cizallamiento 4013 series

de galga extensométrica

Diseñado específicamente para realizar ensayos de acuerdo con la norma ASTM D5656, Método de ensayo estándar para juntas de solapamiento y cizalladura de metal de espesor grueso para la determinación del comportamiento de tensión-deformación de adhesivos en cizalladura mediante carga de tensión. La deformación se mide en lados opuestos de la probeta y el resultado es una media de las dos lecturas. El extensómetro modelo 4013 cumple los requisitos de la norma ASTM D5656 para medir las propiedades de deformación de un adhesivo en cizalladura. Utiliza un espaciado de puntos de contacto diferente en comparación con el extensómetro mostrado en D5656. Esto hace que sea mucho más fácil de montar y elimina los problemas de deslizamiento asociados con el diseño mostrado en D5656. El modelo 4013 está disponible con todas las configuraciones de temperatura de Epsilon. Tiene un rango de medición de escala completa de 3 mm (0,12 pulgadas). Los contactos de punta cónica incluidos con el extensómetro son de carburo de tungsteno. Los extensómetros del modelo 4013 son dispositivos de galgas extensométricas, por lo que son compatibles con cualquier electrónica diseñada para transductores de galgas extensométricas. La mayoría de las veces se conectan a un controlador de máquina de ensayo. La electrónica de acondicionamiento de señal para el extensómetro se incluye normalmente con el controlador de la máquina de ensayo o puede añadirse a menudo. En este caso, el extensómetro se suministra con el conector y el cableado adecuados para conectarlo directamente a la electrónica. Para los sistemas que carecen de la electrónica necesaria, Epsilon puede proporcionar una variedad de soluciones, permitiendo que la salida del extensómetro se conecte a tarjetas de adquisición de datos, registradores gráficos u otros equipos.
