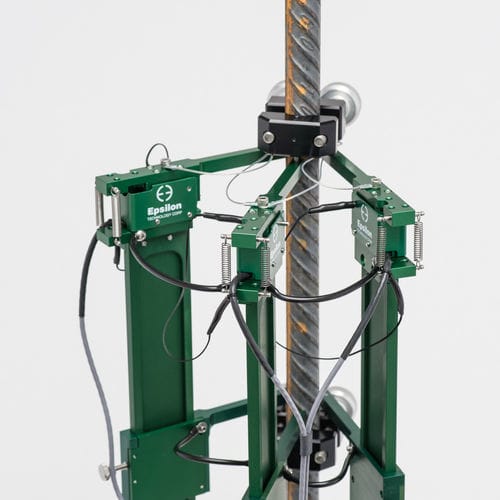

Extensómetro axial 3567 series

Extensómetros para medir el alargamiento de conjuntos de acopladores, empalmes y manguitos de barras de refuerzo. Se utilizan para ensayos de tracción, cíclicos, de deslizamiento y de alargamiento diferencial. El extensómetro modelo 3567 se puede utilizar en los ensayos ASTM A1034 para medir la deformación y el alargamiento durante los ensayos de tracción de conjuntos de empalme de barras de refuerzo formados por barras de refuerzo y acopladores de barras de refuerzo, manguitos de acoplamiento y empalmes. El extensómetro mide la deformación hasta el límite elástico y puede utilizarse para ensayos de tracción, cíclicos, de deslizamiento y de alargamiento diferencial. El extensómetro puede dejarse encendido hasta el fallo de los ensamblajes de empalme cuando se produce un fallo en el empalme. Está diseñado para soltarse automáticamente del conjunto de empalme de barras de refuerzo cuando el extensómetro alcanza la extensión de escala completa a 12,5 mm (0,5 pulgadas), normalmente después de la fluencia de la probeta. Una vez liberado de la probeta, el extensómetro queda suspendido por una correa de sujeción para evitar caídas. El brazo superior incorpora topes mecánicos que protegen al extensómetro de un desplazamiento excesivo. El modelo 3567 no está diseñado para medir barras de refuerzo sin empalmar hasta el fallo. Utilice el modelo 3543 o el Epsilon ONE para medir barras de refuerzo sin empalmar. La unidad es autoportante y se monta a la barra de refuerzo utilizando collares de fijación por encima y por debajo del acoplador. Los collares simplemente se sujetan sin necesidad de preparar la superficie de la barra de refuerzo. Los collares están disponibles para trabajar con todos los tamaños comunes de barras de refuerzo y acoplamientos / empalmes, incluyendo barras de refuerzo de 6 - 60 mm (#2 - #18J) de diámetro. La longitud del calibrador del extensómetro puede ajustarse a cualquier valor entre 95 y 675 mm (3,74 y 26,6 pulgadas) con el modelo estándar, y opcionalmente hasta 975 mm (38,4 pulgadas). El modelo 3567 consta de dos mediciones simultáneas y separadas que se promedian para medir el alargamiento axial.
