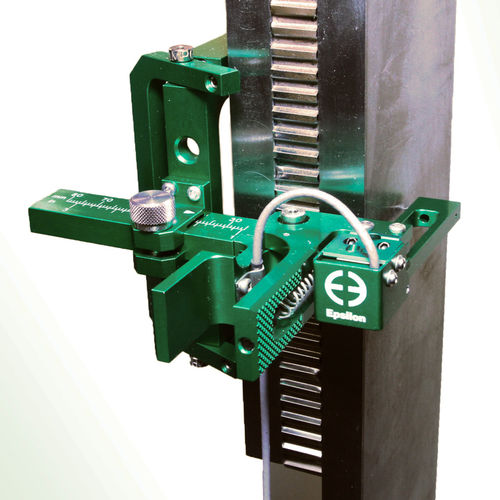

Extensómetro para prueba de cizallamiento 3421 series

clip-on

Para medir las propiedades de cizallamiento de núcleos de sándwiches y plásticos celulares rígidos. El sencillo diseño con clip se fija en segundos y proporciona resultados de ensayo repetibles. Los extensómetros modelo 3421 miden la deformación por cizallamiento de núcleos de sándwiches de espuma y nido de abeja, así como de plásticos celulares rígidos. Estos extensómetros pueden utilizarse para medir el módulo de cizallamiento, la resistencia al cizallamiento con un desplazamiento del 2% y las curvas de tensión-deformación antes del fallo de la probeta. El extensómetro puede utilizarse para medir la deformación hasta el fallo de la probeta con fijación de la probeta para limitar la expansión fuera del plano. El modelo 3421 también puede utilizarse para ensayos de fatiga por cizallamiento en núcleos de sándwiches. El Modelo 3421 es aplicable para ensayos según las siguientes normas: ASTM C273 Propiedades de Cizallamiento de Materiales de Núcleo Sándwich ASTM C394 Fatiga por cizallamiento de materiales de núcleo sándwich ISO 1922 Plásticos celulares rígidos - Determinación de la resistencia al cizallamiento DIN 53294 Ensayo de sándwiches; ensayo de cizalladura EN 12090 Determinación del comportamiento al cizallamiento de productos de aislamiento térmico (ensayo de una sola muestra) El extensómetro se monta en las placas de carga de la probeta. Se acopla a la probeta en cuestión de segundos y puede utilizarse con la carga de la fijación de ensayo de tracción o compresión. El extensómetro es ajustable para trabajar con una gama de espesores y anchuras de probeta, e incluye una escala integrada para ajustarlo a la anchura de la probeta. Para utilizar el extensómetro, el operario de ensayo lo sujeta a la probeta apretando dos almohadillas, colocando el extensómetro contra el lateral de la probeta y soltando las almohadillas. El extensómetro se sostiene por sí mismo y no es necesario realizar más ajustes. Se retira antes de que se produzca el fallo desenganchándolo.
