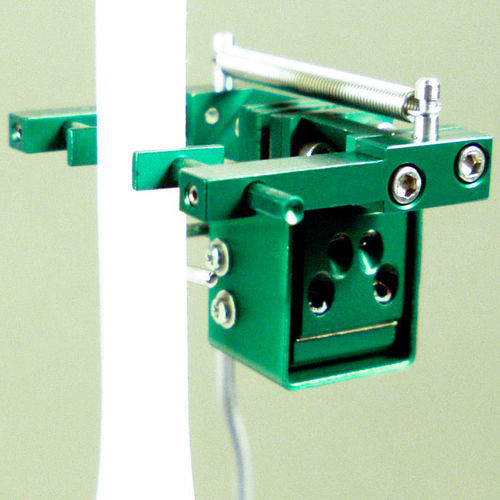

Extensómetro diametral 3475 series

en miniatura

Extensómetro en miniatura diseñado para mediciones de deformación transversal o diametral de uso general en probetas pequeñas o delgadas. Puede utilizarse simultáneamente con los extensómetros axiales en miniatura modelo 3442 o los extensómetros axiales modelo 3542. Estos extensómetros muy ligeros son autoportantes sobre la probeta. Se utilizan para medir la deformación transversal o diametral. A menudo se utilizan simultáneamente con un extensómetro axial Epsilon, y juntos estos extensómetros son adecuados para medir la relación de Poisson según ASTM E132 con la mayoría de los materiales y muestras. También se utilizan para caracterizar materiales con propiedades anisotrópicas, como ocurre con muchos materiales compuestos. Este modelo se sujeta fácilmente a la muestra con un muelle integrado para mantener la unidad en su sitio. Puede ajustarse para trabajar con muestras de cualquier tamaño, de 0 a 25 mm (0-1 pulgada) de anchura o diámetro. El modelo 3475 tiene un grosor de brazo de sólo 3,81 mm (0,15 pulgadas), y funcionará simultáneamente con cualquier extensómetro axial que tenga suficiente espacio entre los brazos (no se pueden utilizar todas las versiones del extensómetro en miniatura 3442). Los contactos de radio grande evitan que la unidad se clave en las muestras. Este modelo utiliza el diseño de doble flexión de Epsilon, lo que permite su uso en aplicaciones dinámicas. Todas las unidades tienen rangos de medición en ambas direcciones. Los extensómetros del modelo 3475 son dispositivos de bandas extensométricas, por lo que son compatibles con cualquier electrónica diseñada para transductores de bandas extensométricas. La mayoría de las veces se conectan a un controlador de máquina de ensayo. La electrónica de acondicionamiento de señal para el extensómetro se incluye normalmente con el controlador de la máquina de ensayo o puede añadirse a menudo.
