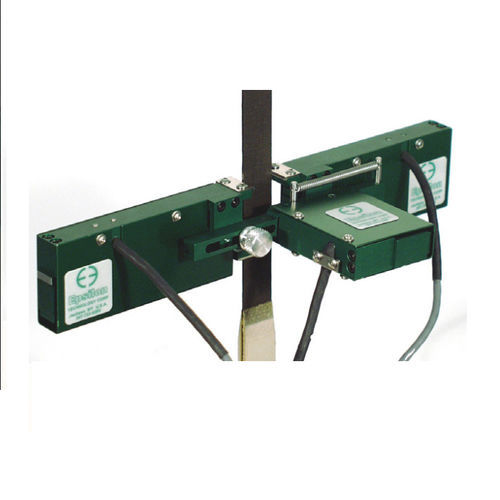

Extensómetro diametral 3560-BIA series

axial

Una sola unidad integral proporciona simultáneamente la medición de la deformación lateral (transversal) promediada y de la deformación axial promediada para determinar el módulo y la relación de Poisson. El extensómetro modelo 3560-BIA es ideal para la medición rutinaria del módulo y la relación de Poisson de materiales compuestos avanzados y otros materiales anisótropos. La deformación transversal se promedia y se proporciona como una única salida. La deformación axial se promedia y se proporciona como una única salida en la configuración estándar. El modelo 3560-BIA también está disponible en una configuración opcional que tiene salidas separadas para los canales de deformación axial, lo que permite la medición de la flexión de la probeta con el software de la máquina de ensayos. Configuración estándar - dos salidas (la máquina de ensayos debe disponer de dos canales de deformación): - Deformación axial media (promediada eléctricamente) - Deformación transversal media (promediada mecánicamente) Configuración opcional - tres salidas (la máquina de ensayo debe tener tres canales de deformación): - Deformación axial izquierda (para promediar con el software de la máquina de ensayos) - Deformación axial derecha (para promediar utilizando el software de la máquina de ensayos) - Deformación transversal media (promediada mecánicamente) El modelo 3560-BIA utiliza un diseño exclusivo de Epsilon, en el que los bordes de las cuchillas permanecen paralelos durante el desplazamiento. Este enfoque reduce en gran medida la diafonía entre ejes y permite su uso en probetas redondas o planas con la misma facilidad. Estos extensómetros son muy fáciles de montar. Los muelles integrados sujetan la unidad a la muestra de ensayo. El diseño de flexión múltiple paralela hace que estas unidades sean muy duraderas.
