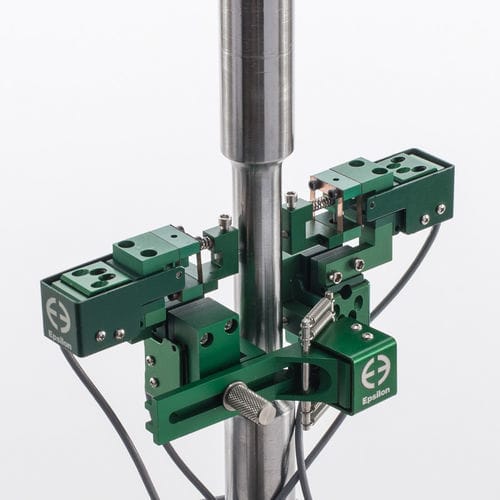

Extensómetro de galga extensométrica 3550 series

axialrotación del torso

Diseñado para medir simultáneamente las deformaciones axiales y torsionales en probetas ensayadas en máquinas axiales/torsionales. El extensómetro Modelo 3550 se utiliza con mayor frecuencia en probetas redondas ensayadas en máquinas de ensayo biaxiales capaces de realizar cargas axiales y torsionales simultáneas. El extensómetro se personaliza a menudo para aplicaciones particulares. Todas las unidades tienen capacidad de desplazamiento bidireccional, por lo que pueden utilizarse para ensayos cíclicos en condiciones de carga totalmente invertidas. El modelo de tamaño estándar es autoportante sobre la probeta y funciona con probetas de 9,5 a 25,4 mm (0,375 a 1,000 pulgadas) de diámetro. Los contactos de punta cónica incluidos con el extensómetro están hechos de carburo de tungsteno. Su diseño exclusivo mide directamente el ángulo de deformación por cizallamiento de la superficie, lo que permite trabajar con una amplia gama de diámetros de probeta sin cambiar la calibración. Todos los modelos están diseñados específicamente para minimizar la diafonía entre ejes y proporcionar mediciones de alta precisión. Todos presentan el diseño de doble flexión común a otros extensómetros Epsilon. Las opciones disponibles cubren rangos de temperatura de -270 °C a 200 °C (el rango de temperatura estándar es de -40 °C a 100 °C). Existen versiones en pulgadas y métricas. Existe una amplia gama de longitudes de calibre y rangos de medición. Dado que estos transductores se utilizan a menudo para pruebas especializadas, póngase en contacto con Epsilon con sus necesidades específicas de prueba. Los extensómetros del modelo 3550 son dispositivos de galgas extensométricas, por lo que son compatibles con cualquier electrónica diseñada para transductores de galgas extensométricas. La mayoría de las veces se conectan a un controlador de máquina de ensayo.
