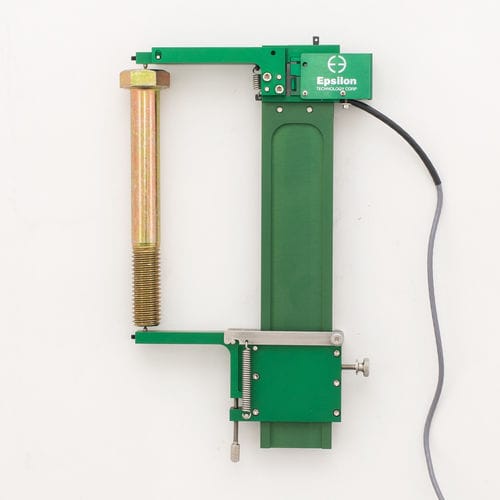

Extensómetro para perno 3565 series

de galga extensométricaláser

Diseñado para medir pequeños rangos de deformación de medición, como se requiere para las pruebas de carga de prueba de pernos y aplicaciones similares, como la medición del límite elástico. El modelo 3565 utiliza puntas cónicas duras para contactar con el perno en el centro de la cabeza y en la parte inferior. Es totalmente ajustable para pernos de diferentes longitudes, desde 25 mm (1 pulgada) hasta 150 mm (6 pulgadas) estándar. Hay vigas de extensión disponibles para pernos más largos. El rango de medición máximo estándar es de 1,25 mm (0,05 pulgadas). Generalmente, en pernos más largos este extensómetro se sostendrá por sí mismo sin necesidad de marcas de centrado o marcas de punzón en el perno. Para pernos más cortos, estas marcas pueden ser necesarias. Si los pernos cónicos están afilados, a menudo no se necesitan marcas incluso en los pernos más cortos. El extensómetro tiene un tornillo de ajuste del cero para ajustar la longitud entre las clavijas de contacto. Se utiliza para ajustar la tensión de salida a cero, que corresponde a la posición inicial correcta para la prueba. También incluye un brazo inferior de ruptura. En caso de que falle un perno, el brazo de separación se suelta, lo que ayuda a evitar daños en el extensómetro. Se puede volver a instalar fácilmente. En caso de que los pernos fallen durante una prueba, se recomienda al usuario atar una cuerda alrededor de la parte superior de la viga y atar el otro extremo al bastidor de prueba para evitar que el extensómetro se caiga. Los contactos de punta cónica incluidos con el extensómetro son de carburo de tungsteno.
