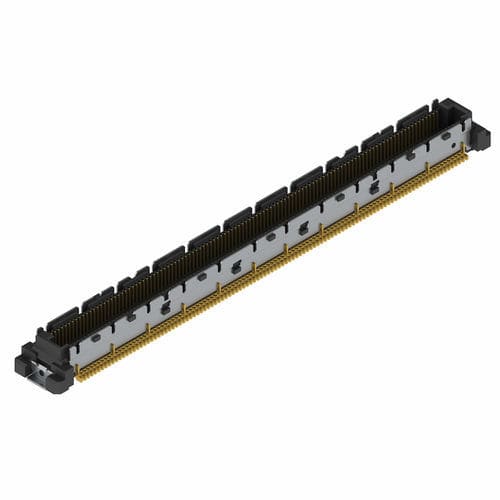

Conector de datos 401-51104-51EthernetUSBSMT
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- de datos
- Formato
- Ethernet, USB, SMT, de tarjeta a tarjeta
- Forma
- paralelo
- Características eléctricas
- de aislamiento, de alta densidad, de alta velocidad
- Material
- de cobre
- Tensión
50 V
- Paso
0,5 mm
(0,02 in)- Caudal
25 Gb/s
- Temperatura de funcionamiento
Máx.: 125 °C
(257 °F)Mín.: -40 °C
(-40 °F)
Descripción
- para PCle Gen4; 25Gbit Ehternet; USB4
- para 5 mm de distancia entre placas
- 220 contactos
- tecnología de terminación SMT
Conceptos básicos
Especificación - PICMG® COM.0 Rev 3.0
Número de contactos - 220
Tecnología de terminación - SMT
Distancia entre placas - 5 mm
Material
Material aislante - LCP, UL 94 V-0
Material de contacto - Aleación de cobre
Revestimiento - Au sobre Ni
Área de terminación - Au flash sobre Ni
Fuerza de acoplamiento por pin - máx. 0.9 N
Fuerza de separación por clavija - mín. 0,1 N
Durabilidad - 30 ciclos de acoplamiento
Coplanaridad - máx. 0.1 mm
Resistencia de contacto - máx. 75 mΩ
Espacio libre y fuga - ≥ 0,15 mm
Resistencia de aislamiento - > 100 MΩ
Procesamiento
Temperatura de soldadura - 260°C según J-STD-020
MSL - 1
Montaje - Pick and Place
Aprobación / Conformidad
Medio ambiente - Cumple RoHS
---
Catálogos
COLIBRI®
16 Páginas
