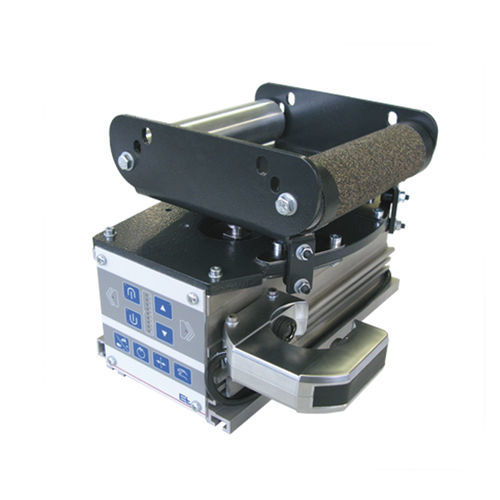

Sistema de guiado ELGUIDER

En un sistema de cuadrante alineador ELGUIDER, la banda es expuesta a un cuádruple desvío de 90°. La base de este sistema de regulación de marcha de banda es un bastidor de regulación basculante con dos rodillos inversores. Su punto de rotación se encuentra de forma imaginaria en la zona de entrada. La corrección lateral de la banda solo puede inducirse basculando alrededor de este punto de rotación. La condición previa es que la tensión de la banda sea suficiente para que la banda y el rodillo de ajuste se unan por fuerza. Área de aplicación Gracias al aprovechamiento óptimo de las áreas de elasticidad, el cuadrante alineador puede utilizarse para regular la marcha de la banda, especialmente, en espacios reducidos. Aplicación Cuanto mayor sea la tensión de la banda, el módulo de elasticidad y la corrección necesaria, tanto más largas deben concebirse las longitudes de entrada, de salida y de transferencia. La experiencia demuestra que la longitud de estos tramos debe ser del 60 % al 100 % de la anchura de la banda. El sensor debe posicionarse lo más cerca posible detrás del rodillo de ajuste.
