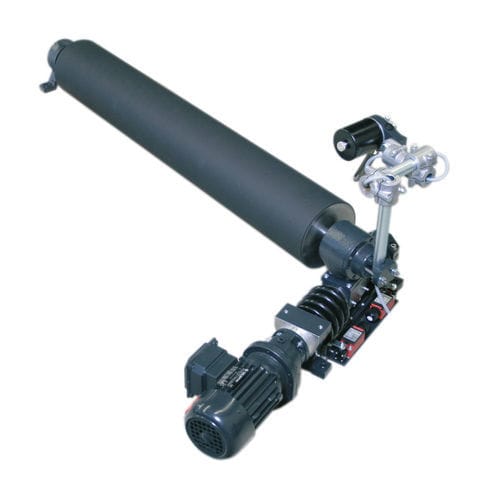

Sistema de guiado de rodillos VGA Series

Los rodillos situados en ángulo respecto a la dirección de marcha de la cinta provocan el movimiento lateral de esta. Este principio de funcionamiento es el que utilizan los sistemas de rodillos basculantes ELBANDER para la regulación de marcha de la cinta. El punto de rotación del rodillo basculante es uno de los dos extremos de los cojinetes. Alrededor de este punto, el rodillo de ajuste se coloca en un ángulo que depende de la corrección requerida. Área de aplicación Los sistemas de rodillos basculantes se emplean sobre todo para la regulación de la marcha en cintas transportadoras. Aplicación Para ello, el rodillo basculante debe montarse en el tramo inferior, inmediatamente antes del rodillo de cabecera. La unidad de ajuste debe disponerse en un ángulo de 15° con respecto a la dirección de marcha de la cinta. El movimiento de ajuste debe realizarse en la bisectriz del ángulo entre la longitud de entrada y la de salida. La longitud de entrada debe ser de al menos una anchura de cinta. La longitud de salida debe ser lo más corta posible. El rodillo de ajuste debe abrazarse entre 40° y 60°. Para velocidades de producción superiores a 1000 m/min, el abrazamiento debe reducirse a entre 10° y 20°. La posición se registra con un sensor de bordes situado inmediatamente delante del rodillo de ajuste. Para descartar posibles interferencias del rodillo tensor en el sistema de regulación de marcha de la banda, este solo puede regularse en paralelo al eje.
