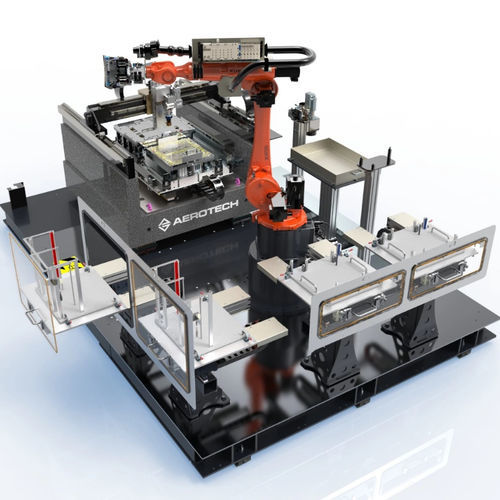

Célula robotizada de soldadura láser ERLASER® WELD LineScan

de alimentaciónsensitiva

Célula de soldadura láser flexible y automatizada para uniones de chapas finas o láminas La máquina totalmente automática de gran eficacia está diseñada para la soldadura por solapamiento de chapas finas y láminas en serie. La dimensión máxima admisible de los componentes es de aproximadamente 600 x 400 mm. Para la soldadura de materiales sensibles existe la posibilidad de una cubierta de argón mejorada, incluida la protección de las raíces. El ajuste de la geometría del cordón (por ejemplo, para la estabilización del proceso) puede lograrse mediante el uso específico de la función de bamboleo del escáner. El control del proceso en línea de la OCT detecta los fallos (por ejemplo, los fallos de atado y los disparos). Los componentes defectuosos se eliminan. Célula de soldadura con láser de fibra (por ejemplo, IPG YLR-500-MM) Célula MobiCell sobre bastidor base soldado Alimentación y descarga de las piezas de chapa en la pila mediante cajones Robot para la manipulación de chapas finas (por ejemplo, KUKA KR16) Pinza especial flexible con tecnología de elevación por succión Escaneo y reconocimiento de componentes con ayuda de sensores Óptica de soldadura por escaneo para el diseño de la costura Diámetro de enfoque < 100 µm Monitorización del proceso en línea OCT integrado (por ejemplo, IPG LDD-700) Pórtico de 3 ejes altamente dinámico y de alta precisión con accionamientos directos lineales (precisión de posición mejor que 0,01 mm) sobre base de granito Dispositivo de sujeción fácilmente intercambiable mediante extracción Uso para la producción sin personal Célula de seguridad láser
