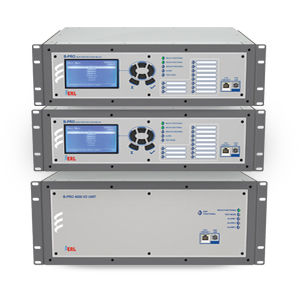

Relé de protección de corriente B-PRO

EthernetIECprogramable

Los relés B-PRO brindan protección diferencial de baja impedancia para cualquier configuración de barra con seguridad de saturación para TC, falla de interruptor integrado, protección contra sobrecorriente y control SCADA en una solución totalmente integrada. Los B-PRO también proporcionan control, automatización, medición, monitoreo y oscilografía de fallas de alta calidad y registro de secuencia de eventos. Aplicación en el Relé de Protección de Barra B-PRO 4000 • Aplicaciones de barra simple con hasta 6 alimentadores y 2 zonas diferenciales con fallo de interruptor, o 4 alimentadores y 1 transformador, incluida la completa protección diferencial separada del transformador (87T). • 1 o 2 zonas diferenciales separadas: barra y transformador o Barra 1 y Barra 2 para barras múltiples. Aplicación en el Esquema de Protección Multibarra • Aplicaciones para configuraciones de barra para hasta 24 alimentadores. Protección para 3 zonas diferenciales y una zona de verificación (Check Zone). • Su arquitectura escalable brinda flexibilidad para utilizar las combinaciones de hardware más rentables, según el número real de zonas y el número de entradas de corriente en el sistema de barras. • Selección de zona dinámica (incluidas las zonas fijas) y disparo selectivo de barra en función del estado del aislador. Características y Beneficios Comunes • Funciones Específicas • Los algoritmos Delta Phase y Rate of Change of Differential (ROCOD, por sus siglas en inglés) brindan mayor seguridad durante fallas externas con una intensa saturación de TC. • Las funciones de protección incluyen dispositivos IEEE 87B, 27, 59, 60, 81, 50LS, 50BF, 50/51/67, 50N / 51N / 67, 46/50/51/67
