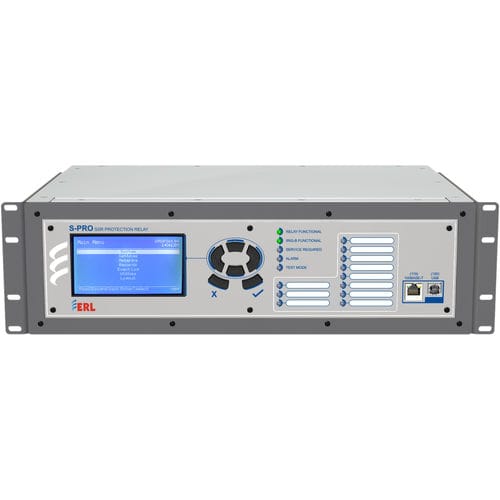

Relé de protección de corriente S-PRO series

de tensiónpara generadorpara línea eléctrica aérea

El relé de protección de subarmónicos S-PRO protege varios equipos del sistema de potencia, incluidos generadores, turbinas eólicas, sistema fotovoltaico, líneas de transmisión compensadas en serie, dispositivos FACTS y transformadores de potencia de condiciones de oscilación sub-síncrona incontrolables conocidas como: • interacción torsional sub-síncrona (SSTI) • interacción de control sub-síncrona (SSCI) • resonancia subarmónica (SSR) • ferro-resonancia Estas condiciones de oscilación subsíncrona introducen oportunidades para un intercambio de energía a una determinada frecuencia subsíncrona del sistema. Este intercambio de energía provoca estrés en los elementos del sistema de energía involucrados que pueden provocar daños graves. El relé S-PRO detecta estas oscilaciones sub-síncronas no amortiguadas y permite a la empresa de servicios públicos monitorear y proteger el sistema de energía aislando la red sana de las fuentes de generación subarmónicas. Características y Beneficios • Proporciona procesamiento en tiempo real de las señales de voltaje y corriente en todas las frecuencias subarmónicas en el rango de 5 - 55 Hz (sistema de 60 Hz) y 5-45 Hz (sistema de 50 Hz) con una resolución de detección de 0.2 Hz • Velocidad de operación entre 200-450ms. • Proporciona tendencias de incidentes para proteger a los generadores y otros equipos contra subarmónicos sostenidos más allá de los niveles normales que pueden no exceder los niveles que causarían SSR • Operaciones por duración configurables por rangos de 1 a 60 minutos • Los eventos acumulados durante un largo período de tiempo se pueden usar para indicar requisitos de mantenimiento
