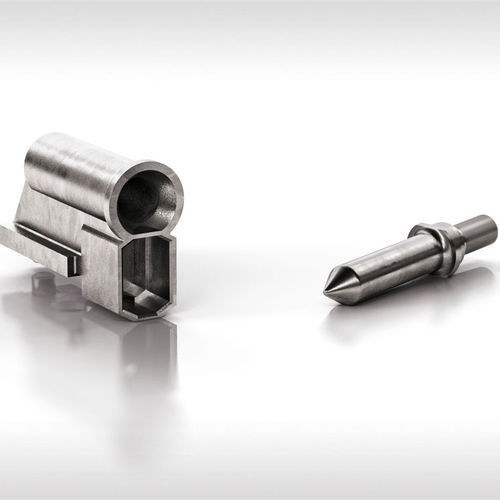

Módulo de precentrado Pre-alignment modules

o la conexión segura en numerosas aplicaciones Los módulos de prealineación de ERNI están diseñados para el enchufe seguro de las placas enchufables ERmet 2.0 mm HM y ERmet ZD. Permiten un enchufe exacto de muchos contactos eléctricos sin daños. Al mismo tiempo, cumplen los requisitos con el mayor espacio libre posible entre los raíles guía de un soporte de montaje y las placas enchufables. Se pueden evitar las tensiones en las placas de circuito impreso. Las funciones adicionales como los contactos eléctricos y las opciones de codificación amplían el área de uso. - se ajusta a ERmet 2.0 y ZD - taponamiento seguro - evita el daño - no hay estrés por el PCB - evita el taponamiento incorrecto - permite un rápido montaje - opciones de codificación - contacto eléctrico posible - corriente de hasta 40 A Posibilidades de aplicación de los módulos de prealineación de ERNI Si hay que enchufar las placas con los conectores HM o ZD de 2,0 mm de ERmet de forma segura y sin dañar los ensamblajes centrales, los módulos de prealineación de ERNI proporcionan las soluciones adecuadas. Gracias a las funciones adicionales como el contacto eléctrico y las opciones de codificación, los contactos y la codificación se pueden ahorrar en los conectores reales. Los módulos aseguran más de dos milímetros para la zona de captura. Los módulos de prealineamiento de ERNI son adecuados para diferentes grosores de PCB de los backplanes y placas hijas.
