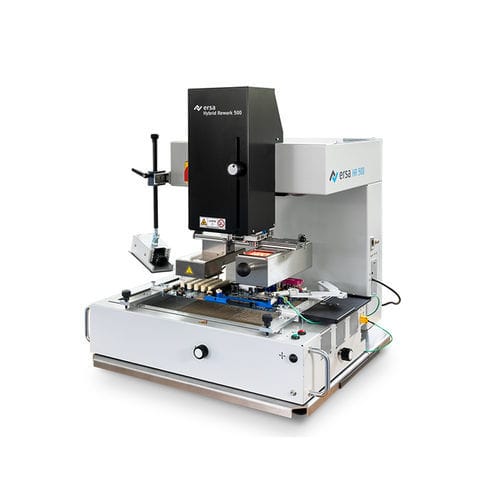

Estación de retrabajo automática HR 500

para BGApara SMD

El sistema de reparación HR 500 ofrece toda la tecnología de reparación híbrida de Ersa para usuarios con un presupuesto ajustado. El hermano pequeño del HR 550 permite reparaciones flexibles de conjuntos estándar de hasta 380 x 300 mm y componentes de 50 x 50 mm. La tecnología de los sistemas de retrabajo Ersa asegura de forma sostenible el valor añadido de la electrónica: tecnología de calentamiento suave procesos de soldadura guiados por sensor eliminación de restos de soldadura sin contacto colocación precisa de componentes documentación completa del proceso orientación clara del usuario elemento calefactor híbrido de alto rendimiento de 800 W Calefactor inferior IR de 1.600 W de área completa Cámaras de alta resolución para la colocación y supervisión del proceso Manejo ergonómico óptimo del sistema Software operativo moderno y fácil de usar Dimensiones (An x Pr x Al) en mm: 655 x 645 x 710 Peso en kg: aprox. 55 Diseño antiestático (sí/no): sí Potencia nominal en W: 2,400 Tensión nominal en V CA: 220 V - 240 V CA, 50-60 Hz, 16 A Calefacción superior Calefactor híbrido: 800 W, 70 x 70 mm Calefacción inferior Emisor IR: (2x 800 W), 270 x 270 mm Canales de medición: 2x tipo K Láser de posición: Clase II Tamaño de la placa de circuito impreso en mm: hasta 380 x 300 mm (+x) Tamaño de los componentes en mm: de 1 x 1 hasta 50 x 50 Cámara de colocación, superior: cámara en color GigE de 5 MP, campo de visión de 50 x 50 mm Distancia de trabajo utilizable (típ.) 60 mm al calentador superior, 35 mm al calentador inferior Símbolo de prueba: CE Software operativo: HRSoft 2 - apto para Windows 8 y Windows 10 Opción: Cámara de proceso de reflujo: 2,3 MP, cámara CMOS GigE en color, distancia focal de 25 mm, iluminación 2x LED, ajustable
