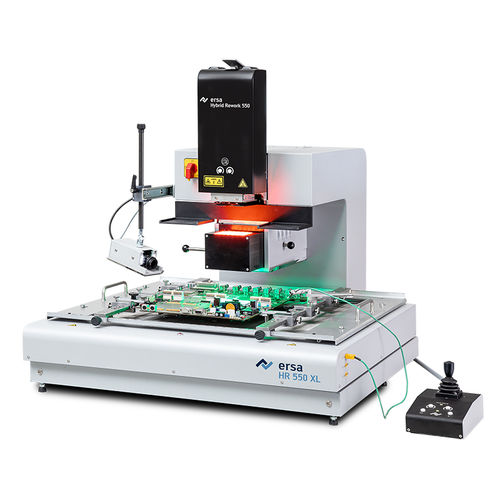

Estación de retrabajo de aire caliente HR 550 XL

semiautomáticapara BGApara SMD

Con la HR 550 XL, Ersa presenta una unidad semiautomática para grandes conjuntos de hasta aprox. 530 x 610 mm: un verdadero paquete de prestaciones con ocho zonas de calentamiento del radiador inferior y ajuste fino X/Y y rotación de componentes motorizados. El sistema es adecuado para la electrónica industrial y de potencia, así como para placas de gran formato, y resulta especialmente atractivo para los proveedores de servicios. elemento calefactor híbrido de alto rendimiento de 1.800 W Calefactor inferior IR de 6.400 W en toda la superficie Cámaras de alta resolución para la colocación y la supervisión del proceso Alineación de componentes asistida por ordenador, óptica digital dividida Manejo ergonómico óptimo del sistema Software operativo moderno y fácil de usar La tecnología de Ersa Rework-Systeme asegura de forma sostenible el valor añadido de la electrónica: tecnología de calentamiento suave procesos de soldadura guiados por sensores eliminación de restos de soldadura sin contacto colocación precisa de componentes documentación completa del proceso orientación clara del usuario Dimensiones (An x Pr x Al) en mm: 755 x 930 x 545/747 Peso en kg: 102 kg incluida la unidad de control Diseño antiestático (sí/no): sí Potencia nominal en W: 8.200 Tensión nominal en V CA: 3x 400 V CA, 50-60 Hz, 16 A Calefacción superior: Radiador híbrido 900 W infrarrojos + 900 W aire caliente, 70 x 70 mm Calefacción inferior: Emisor IR (8x 800 W), 530 x 530 mm Canales de medición: 3x tipo K, 1 x IRS Láser de posición: Clase II Tamaño de la placa de circuito impreso en mm: hasta 530 x 610 mm (+x) Tamaño de los componentes en mm: desde 01005 hasta 70 x 70 mm Profundidad de trabajo: 349 mm
